一、概述
Hierarchy Viewer
是我们平时开发中常用的工具,通过它我们可以得到某个界面中的布局层次,今天我们来介绍一下如何使用这个工具来优化布局。
Hierarchy
工具位于SDK/tools
目录下,直

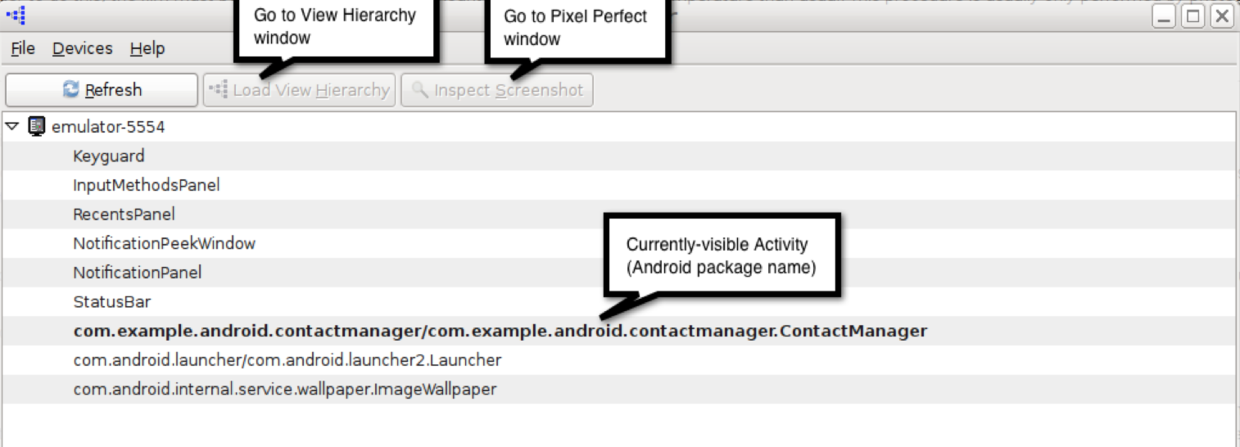

接运行之后我们会得到下面这个界面:
Load View Hierarchy
Inspect Screenshot
因为主要是讨论如何用它来分析性能问题,所以我们主要介绍第一个功能。
二、Hierarchy
分析
2.1 整体布局分析
在Hierarchy Viewer
的根界面,它列出了当前手机或者模拟器中可见的Window
,假如我们要分析某个Activity
,那么点击它,再点击Load View Hierarchy

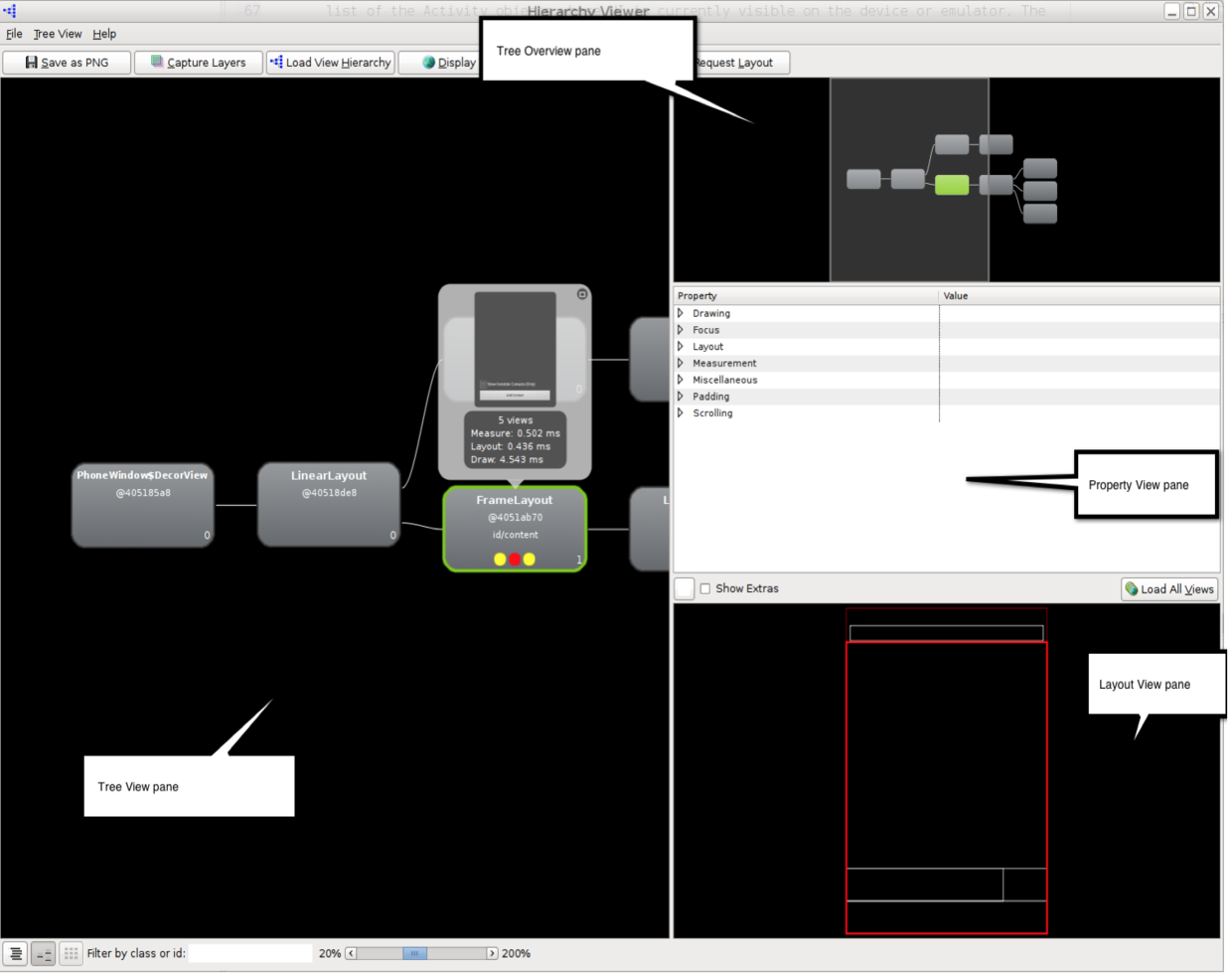

后,就会得到下面这个界面:
Tree View
这里面将Activity
的所有View
呈现成为一个树形结构,它提供了以下几种操作方式:- 通过拖动条来放大或缩小可视范围。
- 通过输入类名或者
View
的id
来迅速定位到需要分析的View
- 通过上方的
Save as PNG
或者Capture Layers
保存当前的树形结构。
Tree Overview
这相当于是Tree View
的缩小版,可以通过它快速查看或者定位。Properties View
当我们选取了一个View
的时候,它会列出对应View
的属性。Layout View
当我们选取了一个View
之后,会在这个区域内,显示出不同颜色的矩形框,其中红色就是我们选取的View
的范围,而淡红色则是该View
对应的父容器的范围,其它的白色矩形框既不是该View
的父容器,也不是该View
的子控件。
需要注意,当Window
的布局变化时,是不会主动刷新的,如果我们想要查看最新的布局情况,那么就要点击上方的Load View Hierarchy
来刷新,而如果我们想要去查看别的Window
布局,那么就需要点击下方操作栏最左边的按钮,重新进入选择Window
的窗口。
2.2 单个布局元素分析

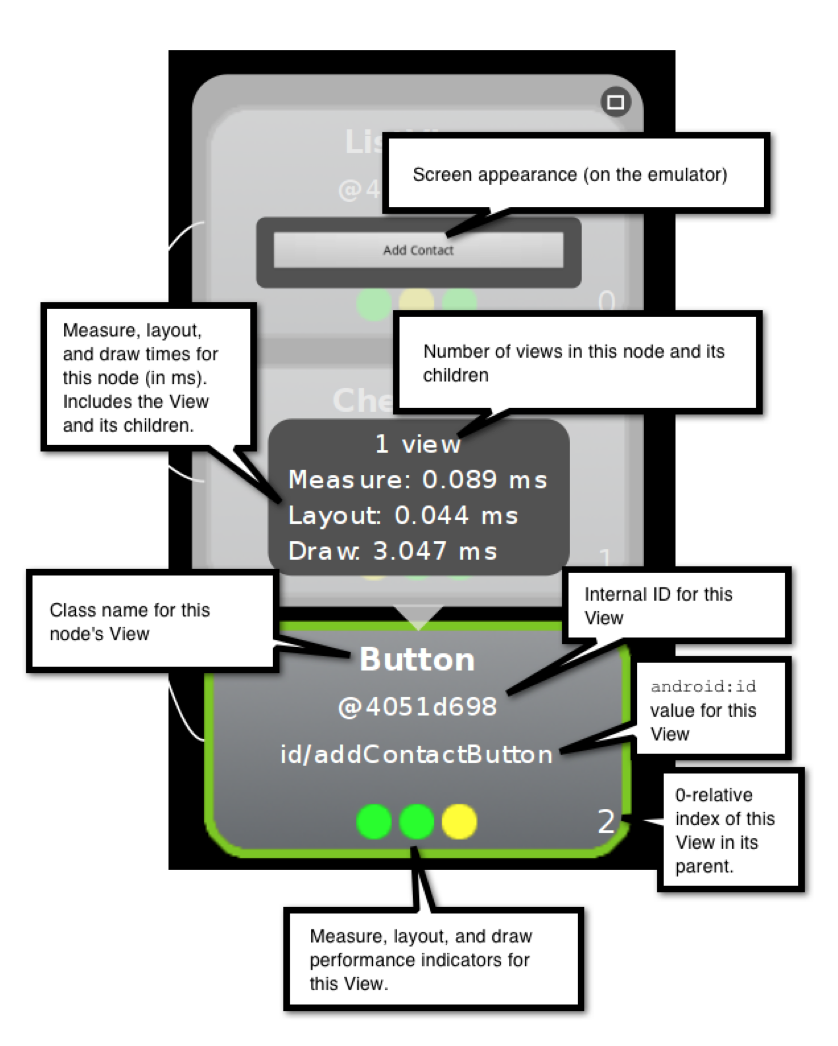

对于Tree View
中的每个节点,我们可以获得以下信息:
View
的类名View
所存储的地址View
的id
属性值View
绘制的相对耗时分析,它会根据measure/layout/draw
这三个阶段,分为三个小点展示,而小点的颜色就代表了它在这个阶段相对于View
树中的其他View
在同一阶段的耗时对比结果:- 绿色:在前
50%
- 黄色:在后
50%
- 红色:耗时最长
View
处于它的父容器的index
。
如果我们选择了一个View
,那么会有更加详细的信息:
View
和它的子View
在当前在屏幕上的结果。View
的子View
个数。View
各绘制阶段耗时,单位为ms
,包括了它自己和它的子View
的耗时。
2.3 如何调试
上面我们看到Hierarchy View
可以得到绘制阶段的耗时,这些耗时是在上一次绘制的时候计算出的,我们也可以通过这个工具主动地触发重绘,以得到最新的结果,操作步骤为:
- 选取一个
View
- 点击窗口上方的
invalidate
把这个View
标记为需要重绘,那么在下次请求绘制的时候就会重绘它。 - 点击窗口上方的
request layout
,来发起一次请求,这样它和它的子View
以及需要重绘的View
都会重新执行三个过程。
2.4 如何优化
Hierarchy View
对于我们平时开发中的作用主要是以下几点:
- 查看整个布局的深度,是否可以去掉一些不必要的层级,以尽量使
View
树保持扁平。 - 查看
measure、layout、draw
当中那些红色或者黄色的节点,但是由于这些节点的颜色是包含了它和它的子View
的时间,因此我们分析的时候,需要根据具体情况看究竟是由于ViewGroup
的子View
过多,还是View
过于复杂引起的这一问题。
三、小结
今天主要介绍了Hierarchy Viewer
和分析性能有关的用法,如果对于Inspect Screenshot
有兴趣的同学可以查看下面官方文档的其它部分:
http://android.xsoftlab.net/tools/debugging/debugging-ui.html
