Flutter自定义绘制Widget初探

我们知道,应用开发如果单纯只靠系统提供的控件,对于那些较为绚烂界面效果来说是远远不够的,这就需要开发者自己去自定义绘制Widget。

当然,自定义Widget讲究灵活性,同一种效果可以由多种实现方案,我们要做的就是找到代价最小、最高效的解决方案。

Flutter自定义绘制Widget

从如何使用Canvas draw/paint我们了解到,在Flutter中使用自绘方式自定义Widget,大致需要以下步骤:

  • 继承CustomPainter并重写paint方法和shouldRepaint方法

  • 在写paint方法中绘制内容

  • 使用CustomPaint来构建Widget

举个栗子,比如下面代码就实现了30*30的网格

class BackGrid extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return Container(
      child: Center(
        // 使用CustomPaint
        child: CustomPaint(
          size: Size(300, 300),
          painter: MyPainter(),
        ),
      ),
    );
  }
}

class MyPainter extends CustomPainter {
  @override
  void paint(Canvas canvas, Size size) {
    double eWidth = size.width / 30;
    double eHeight = size.height / 30;

    //画棋盘背景
    var paint = Paint()
      ..isAntiAlias = true
      ..style = PaintingStyle.fill //填充
      ..color = Color(0x77cdb175); //背景为纸黄色
    canvas.drawRect(Offset.zero & size, paint);

    //画棋盘网格
    paint
      ..style = PaintingStyle.stroke //线
      ..color = Color(0xFF888888)
      ..strokeWidth = 1.0;

    for (int i = 0; i <= 30; ++i) {
      double dy = eHeight * i;
      canvas.drawLine(Offset(0, dy), Offset(size.width, dy), paint);
    }

    for (int i = 0; i <= 30; ++i) {
      double dx = eWidth * i;
      canvas.drawLine(Offset(dx, 0), Offset(dx, size.height), paint);
    }
  }

  @override
  bool shouldRepaint(CustomPainter oldDelegate) => false;
}复制代码

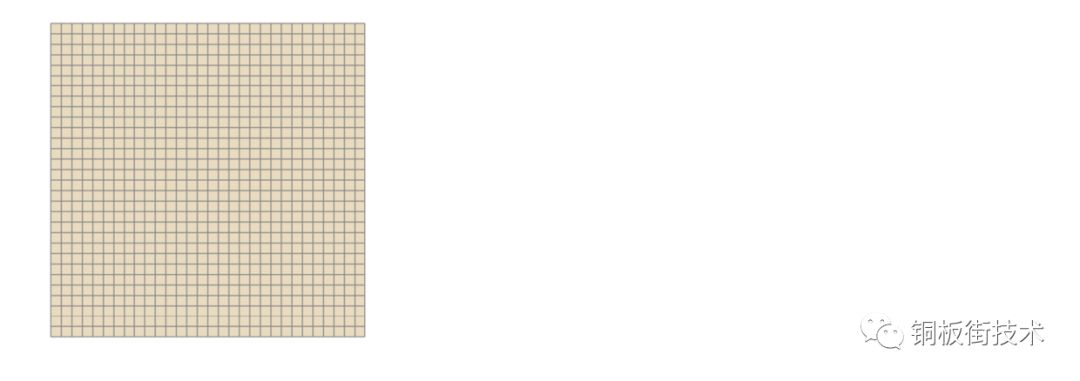

显示效果:


1、Flutter绘制相关知识

和Android开发中的自定义View类似,Flutter中的绘制也是依靠Canvas和Paint来实现的

1.1 Canvas

画布,为开发者提供了点、线、矩形、圆形、嵌套矩形等绘制方法。

1.2 Paint

画笔,可以设置抗锯齿,画笔颜色,粗细,填充模式等属性,绘制时可以定义多个画笔以满足不同的绘制需求。

1.3 Offset

坐标,可以用来表示某个点在画布中的坐标位置。

1.4 Rect

矩形,在图形的绘制中,一般都是分区域绘制的,这个区域一般都是一个矩形,在绘制中通常使用Rect来存储绘制的位置信息。

1.5 坐标系

在Flutter中,坐标系原点(0,0)位于左上角,X轴向右变大,Y轴向下变大。

下面我们看一下Paint的常用基本属性设置

Paint _paint = new Paint()
// 画笔颜色
..color = Colors.red
// 画笔笔触类型
// round-画笔笔触呈半圆形轮廓开始和结束
// butt-笔触开始和结束边缘平坦,没有外延
// square-笔触开始和结束边缘平坦,向外延伸长度为画笔宽度的一半
..strokeCap = StrokeCap.round
//是否启动抗锯齿
..isAntiAlias = true
//绘画风格,默认为填充,有fill和stroke两种
..style=PaintingStyle.fill
..blendMode=BlendMode.exclusion//颜色混合模式
..colorFilter=ColorFilter.mode(Colors.blueAccent, BlendMode.exclusion)//颜色渲染模式
..maskFilter=MaskFilter.blur(BlurStyle.inner, 3.0)//模糊遮罩效果
..filterQuality=FilterQuality.high//颜色渲染模式的质量
..strokeWidth = 15.0;//画笔的宽度复制代码

2、Flutter绘制方法介绍

接下来我们了解一下Flutter中Canvas的各种绘制方法

PS:以下各种绘制方法所使用的_paint定义如下:

var _paint = Paint()
..color = Color(0xFFFf0000)
..strokeWidth = 4
..style = PaintingStyle.stroke
..isAntiAlias = true;复制代码

2.1 绘制点

List<Offset> points = [
  Offset(0, 0),
  Offset(30, 50),
  Offset(20, 80),
  Offset(100, 40),
  Offset(150, 90),
  Offset(60, 110),
  Offset(260, 160),
];
canvas.drawPoints(PointMode.points, points, _paint);
复制代码

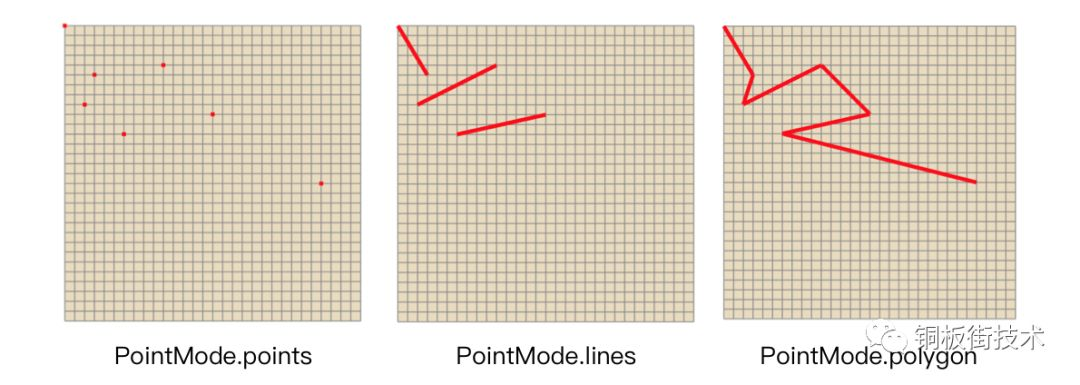

PointMode是一个枚举类:

enum PointMode {
  points,// 绘制点
  lines,// 绘制点,且数组内隔点相连,如1-2相连,3-4相连。如最后只剩下一个点,则不去绘制该点
  polygon,// 数组内相邻点连接
}复制代码

2.2 绘制线

var _startPoint = Offset(30, 30);// 起始点
var _endPoint = Offset(100, 170);// 终点
canvas.drawLine(_startPoint, _endPoint, _paint);复制代码

2.3 绘制矩形

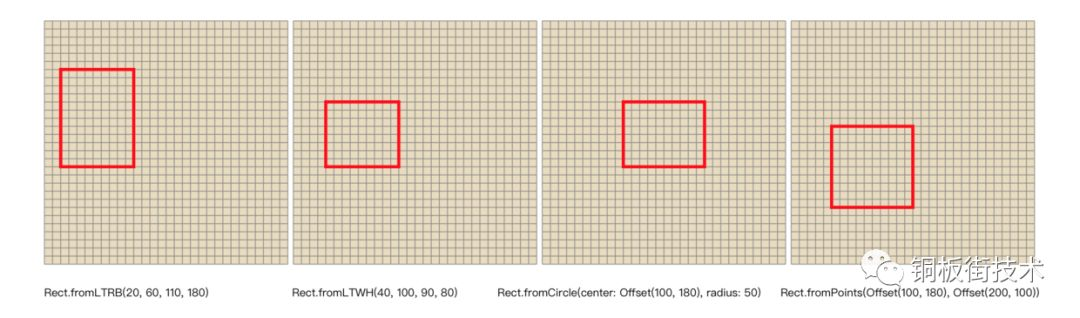

首先我们了解一下矩形Rect的构建:

// 利用矩形左边的X坐标、矩形顶部的Y坐标、矩形右边的X坐标、矩形底部的Y坐标确定矩形的大小和位置
Rect.fromLTRB(double left, double top, double right, double bottom)
// 利用矩形的左边的X轴、顶边的Y轴位置配合设置矩形的长和宽来确定矩形的大小和位置
Rect.fromLTWH(double left, double top, double width, double height)
// 利用矩形的中心点和矩形所在圆的半径来确定矩形的大小和位置,此方法确定的是一个正方形
Rect.fromCircle({ Offset center, double radius })
// 利用矩形的左上角和右下角的坐标确定矩形的大小和位置,
// 需要注意的是两点坐标中,如果X轴相同或者Y轴相同,确定的是一条线,
// 如果两点XY坐标都是同一个数字,确定的是一个点。
Rect.fromPoints(Offset a, Offset b) 复制代码

绘制矩形的方法

void drawRect(Rect rect, Paint paint)复制代码

2.4 绘制圆角矩形

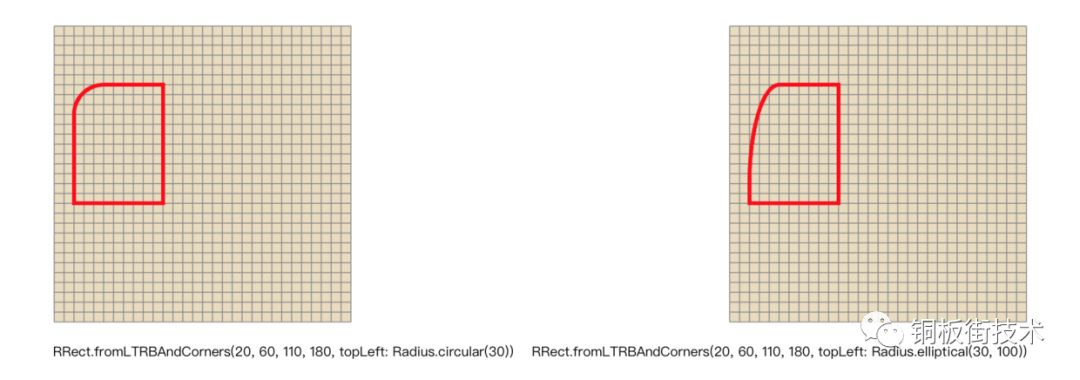

圆角矩形的构建方式有以下几种:

// 利用矩形的左边的X坐标、矩形顶部的Y坐标、矩形右边的X坐标、矩形底部的Y坐标
// 以及可选的四个顶点圆角来确定圆角矩形
RRect.fromLTRBAndCorners(
    double left,
    double top,
    double right,
    double bottom, {
    Radius topLeft: Radius.zero,
    Radius topRight: Radius.zero,
    Radius bottomRight: Radius.zero,
    Radius bottomLeft: Radius.zero,
})

// 需要先定义一个Rect,使用方式和fromLTRBAndCorners类似
RRect.fromRectAndCorners(
    Rect rect,
    {
      Radius topLeft: Radius.zero,
      Radius topRight: Radius.zero,
      Radius bottomRight: Radius.zero,
      Radius bottomLeft: Radius.zero
    }
  )

// 顶点X轴Y轴的圆角设置相同
const Radius.circular(double radius)
// 顶点X轴Y轴的圆角设置可以不相同
const Radius.elliptical(this.x, this.y)复制代码

绘制圆角矩形的方法

void drawRRect(RRect rrect, Paint paint)复制代码

// 利用矩形的左边的X坐标、矩形顶部的Y坐标、矩形右边的X坐标、矩形底部的Y坐标
// 以及一个Radius来确定圆角矩形
RRect.fromLTRBR(double left, double top, double right, double bottom, Radius radius)

// 需要先定义一个Rect,使用方式和fromLTRBR类似
RRect.fromRectAndRadius(Rect rect, Radius radius)复制代码

// 利用矩形的左边的X坐标、矩形顶部的Y坐标、矩形右边的X坐标、矩形底部的Y坐标
// 以及设置四个顶点的X轴相同圆角,设置四个顶点的Y轴相同圆角来确定圆角矩形
RRect.fromLTRBXY(double left, double top, double right, double bottom, double radiusX, double radiusY)

// 需要先定义一个Rect,使用方式和fromLTRBXY类似
RRect.fromRectXY(Rect rect, double radiusX, double radiusY)复制代码

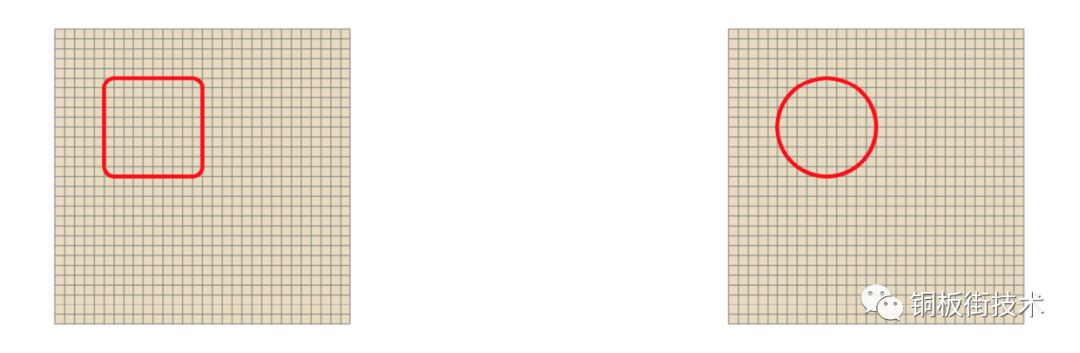

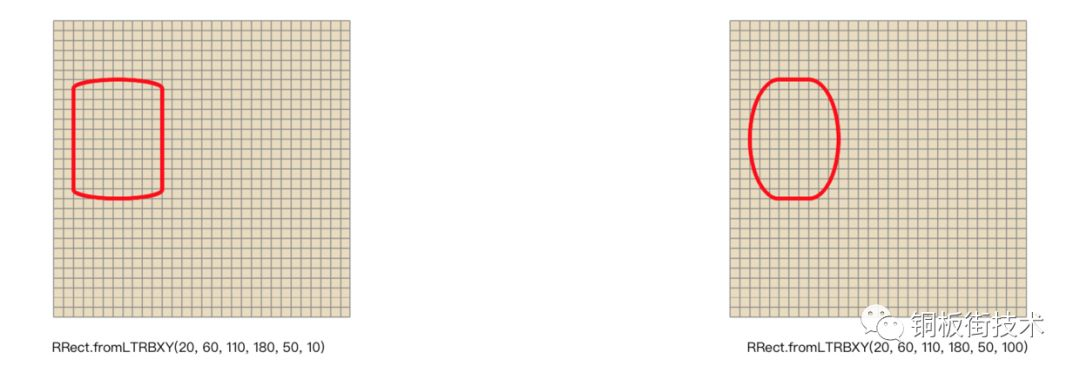

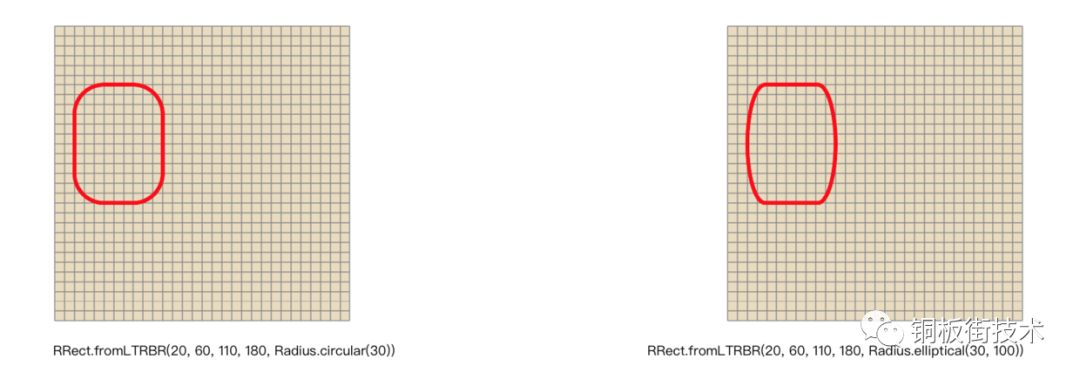

圆角矩形绘制有一个需要注意的地方,如果设置矩形的半径和圆角的半径相等,则绘制出来的是一个圆

// 设置矩形的半径和圆角的半径不相等,效果如下面左图
Rect rect = Rect.fromCircle(center: Offset(100.0, 100.0), radius: 50.0);
RRect rRect = RRect.fromRectAndRadius(rect, Radius.circular(10.0));
// 设置矩形的半径和圆角的半径相等,效果如下面右图
Rect rect = Rect.fromCircle(center: Offset(100.0, 100.0), radius: 50.0);
RRect rRect = RRect.fromRectAndRadius(rect, Radius.circular(50.0));复制代码

2.5 绘制双圆角矩形

Flutter中提供了绘制双圆角矩形的方法

void drawDRRect(RRect outer, RRect inner, Paint paint)复制代码

这里需要注意的是,内圆角矩形的半径不能大于外圆角矩形的半径,否则无法绘制。

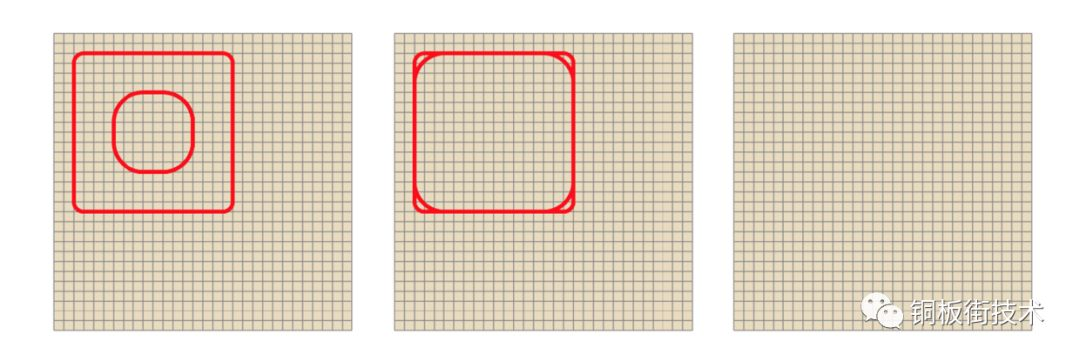

// 第一种:外圆角矩形的半径大于内圆角矩形半径,如下面左图
Rect rectOut = Rect.fromCircle(center: Offset(100.0, 100.0), radius: 80.0);
Rect rectInner = Rect.fromCircle(center: Offset(100.0, 100.0), radius: 40.0);
// 第二种:外圆角矩形的半径等于内圆角矩形半径,如下面中图
Rect rectOut = Rect.fromCircle(center: Offset(100.0, 100.0), radius: 80.0);
Rect rectInner = Rect.fromCircle(center: Offset(100.0, 100.0), radius: 80.0);
// 第三种:外圆角矩形的半径小于内圆角矩形半径,无法绘制,如下面右图
Rect rectOut = Rect.fromCircle(center: Offset(100.0, 100.0), radius: 80.0);
Rect rectInner = Rect.fromCircle(center: Offset(100.0, 100.0), radius: 81.0);复制代码

接下来绘制上面三种情况下的双圆角矩形

RRect rRectOut = RRect.fromRectAndRadius(rectOut, Radius.circular(10.0));
RRect rRectInner = RRect.fromRectAndRadius(rectInner, Radius.circular(30.0));

canvas.drawDRRect(rRectOut, rRectInner, _paint);复制代码

2.6 绘制圆

// 根据圆心坐标和圆的半径确定圆的位置和大小void drawCircle(Offset c, double radius, Paint paint)复制代码

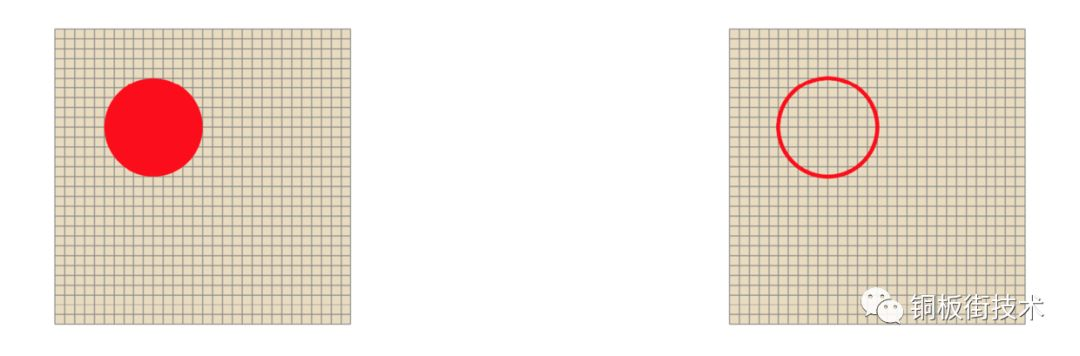

画一个圆

// 绘制圆,Paint默认填充PaintingStyle.fill,如下面左图canvas.drawCircle(Offset(100.0, 100.0), 50.0, _paint);// 绘制圆,Paint设置为不填充,如下面右图_paint.style = PaintingStyle.stroke;canvas.drawCircle(Offset(100.0, 100.0), 50.0, _paint);复制代码

2.7 绘制椭圆

// Rect矩形区域的确定参见前文
void drawOval(Rect rect, Paint paint)

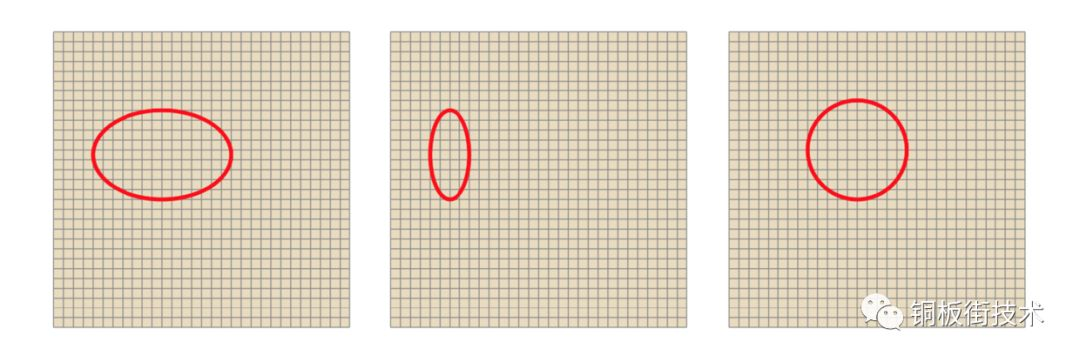

// 椭圆的宽度大于高度,如下面左图
Rect rect= Rect.fromPoints(Offset(50.0, 50.0), Offset(130.0, 100.0));

// 椭圆的宽度小于高度,如下面中图
Rect rect= Rect.fromPoints(Offset(40.0, 80.0), Offset(80.0, 170.0));

// 椭圆的宽度等于高度,绘制出的是圆,如下面右图
Rect rect= Rect.fromPoints(Offset(80.0, 70.0), Offset(180.0, 170.0));复制代码

绘制一个椭圆

canvas.drawOval(rect, _paint);复制代码

2.8 绘制圆弧

// rect:矩形区域// startAngle:开始的弧度// sweepAngle:扫过的弧度,正数顺时针,负数逆时针// useCenter:是否使用中心点绘制void drawArc(Rect rect, double startAngle, double sweepAngle, bool useCenter, Paint paint)复制代码

弧度

一周的弧度数为2πr/r=2π,360°角=2π弧度。

因此,1弧度约为57.3°,即57°17’44.806’’,1°为π/180弧度,近似值为0.01745弧度。
周角为2π弧度,平角(即180°角)为π弧度,直角为π/2弧度。

下表是一些特殊的角度和弧度之间的换算

角度弧度
0
30°π/6
45°π/4
60°π/3
90°π/2
120°2π/3
180°π
270°3π/2
360°

使用π需要引入:

import 'dart:math';复制代码

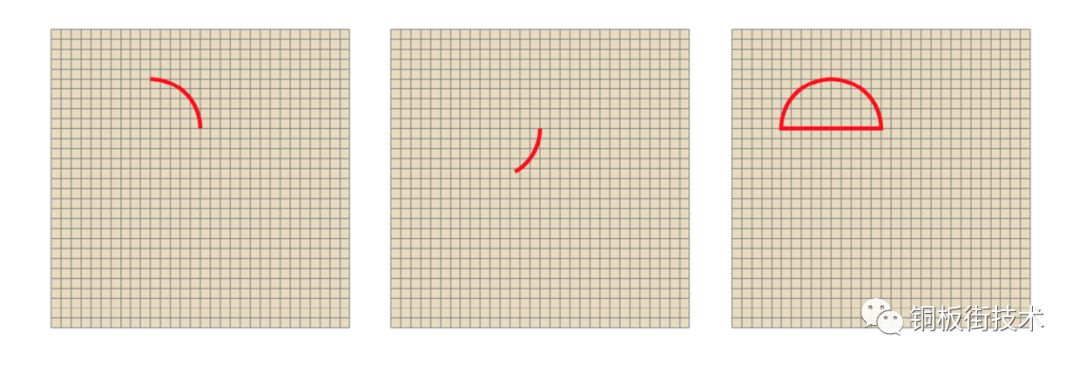

下面我们尝试绘制一些圆弧

var rect = Rect.fromCircle(center: Offset(100.0, 100.0), radius: 50.0);
// 开始度数为90度,顺时针扫度数90度,如下方左图
canvas.drawArc(rect, -pi / 2,  pi / 2, false, _paint);

// 开始度数为0度,顺时针扫度数60度,如下方中图
canvas.drawArc(rect, 0,  pi / 3, false, _paint);

// 开始度数为0度,逆时针扫度数180度,使用中心点绘制,如下方右图
canvas.drawArc(rect, 0,  -pi, true, _paint);复制代码


2.9 绘制路径

void drawPath(Path path, Paint paint)复制代码

Path方法介绍

// 将路径的起始点移动到指定的坐标点上
void moveTo(double x, double y)

// 将起始点和终点连成线段,如果没有显式的指明起始点坐标,默认为(0,0)
void lineTo(double x, double y)

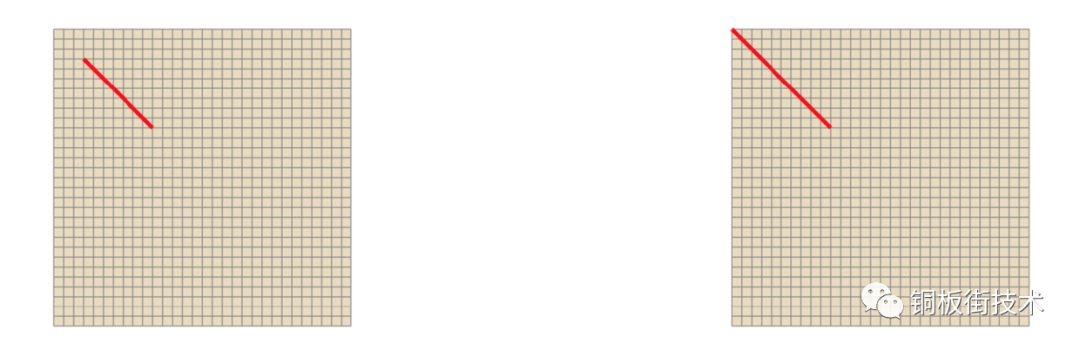

// 起始点(30,30),终点(100,100),如下面左图

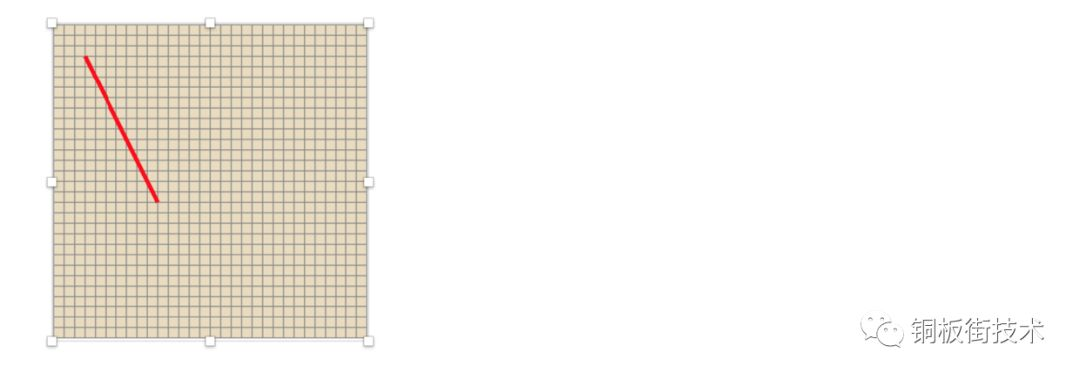

Path path = new Path();
path.moveTo(30, 30);
path.lineTo(100, 100);
canvas.drawPath(path, _paint);

// 起始点默认(0,0),终点(100,100),如下面右图
Path path = new Path();
path.lineTo(100, 100);

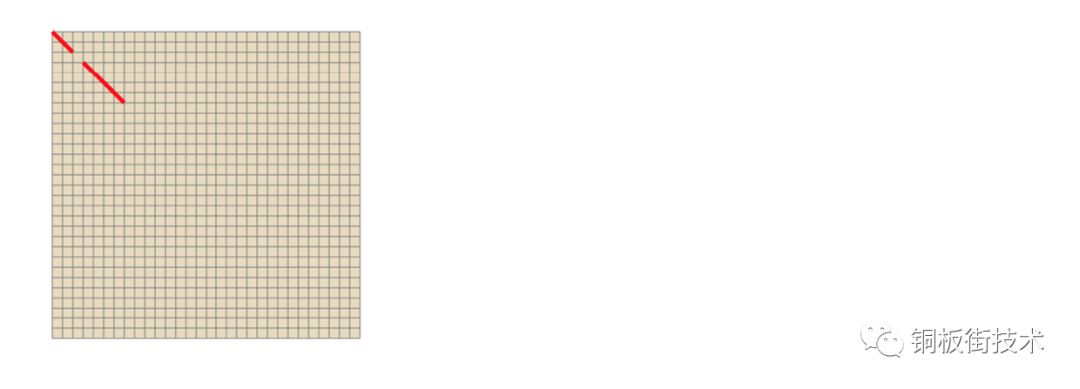

canvas.drawPath(path, _paint);复制代码

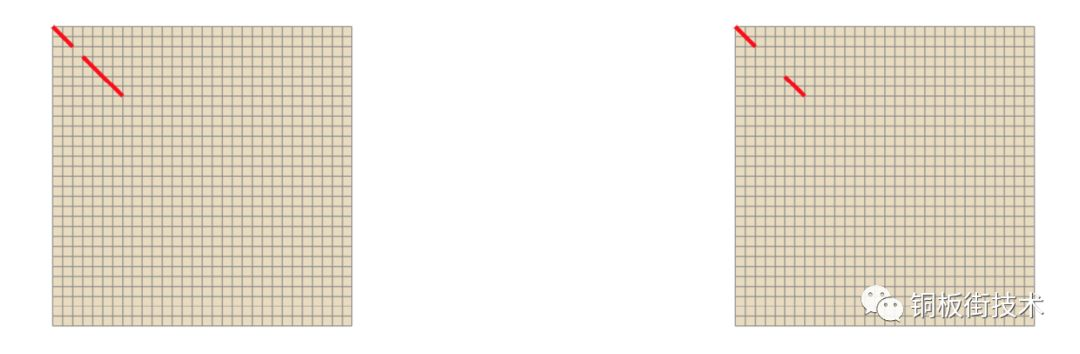

// 相对于当前位置坐标在X轴上偏移dx,在Y轴上偏移dy
void relativeMoveTo(double dx, double dy)
// 起始点(0,0),和(20,20)之间连线,后移动到(30,30),和(70,70)之间连线
Path path = new Path();
path.lineTo(20, 20);
path.moveTo(30, 30);
path.lineTo(70, 70);
canvas.drawPath(path, _paint);

// 起始点(0,0),和(20,20)之间连线,
// 后以当前(20,20)坐标为起始点X轴偏移30,Y轴偏移30,
// 即偏移后的新坐标(50,50)和(70,70)之间连线
Path path = new Path();
path.lineTo(20, 20);
path.relativeMoveTo(30, 30);
path.lineTo(70, 70);
canvas.drawPath(path, _paint);复制代码

// 确定相对于当前位置坐标,在X轴上偏移dx,在Y轴上偏移dy后的新坐标,
// 确定好之后当前位置坐标和新坐标之间连线
void relativeLineTo(double dx, double dy)

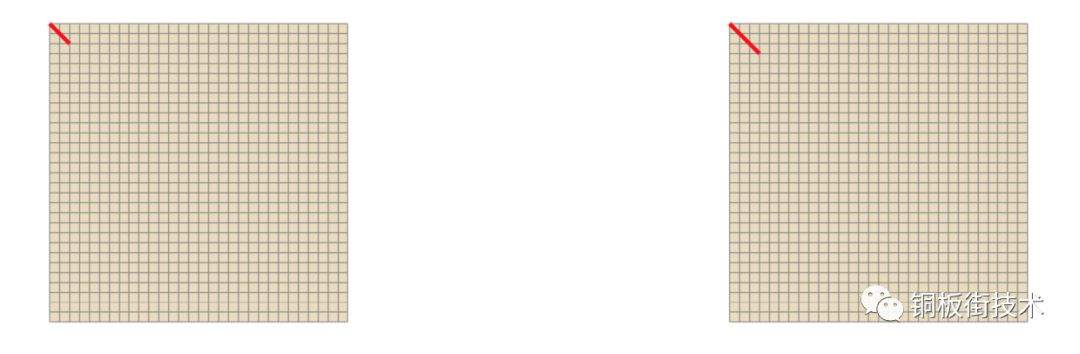

// (0,0)和(10,10)连线,(10,10)和(20,20)连线,如下面左图
Path path = new Path();
path.lineTo(10, 10);
path.lineTo(20, 20);
canvas.drawPath(path, _paint);

// (0,0)和(10,10)连线,(10,10)和当前位置偏移后的新坐标(30,30)连线
Path path = new Path();
path.lineTo(10, 10);
path.relativeLineTo(20, 20);
canvas.drawPath(path, _paint);复制代码

// 绘制二阶贝塞尔曲线
// 绘制需要一个起始点、一个终点和一个控制点
// 此方法的前两个参数是控制点的坐标,后两个参数是终点的坐标
void quadraticBezierTo(double x1, double y1, double x2, double y2)

// 绘制二阶贝塞尔曲线
// 绘制需要一个起始点、一个终点和一个控制点
// 此方法的前两个参数是控制点的坐标,后两个参数是终点的坐标
// 和quadraticBezierTo不同在于终点坐标的位置是当前起点位置坐标X轴偏移x2,Y轴偏移y2后的坐标
// 举例(略)
void relativeQuadraticBezierTo(double x1, double y1, double x2, double y2)

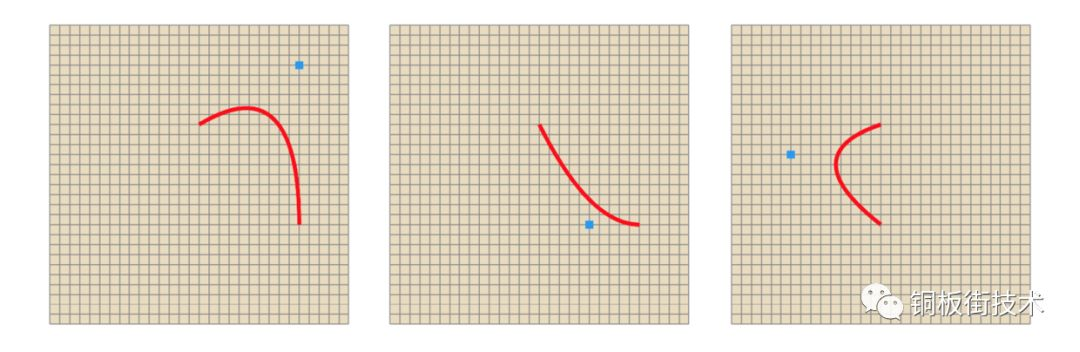

// 绘制曲线,如下面左图
Path path = new Path();
path.moveTo(150, 100);
path.quadraticBezierTo(250, 40, 250, 200);
canvas.drawPath(path, _paint);
// 绘制控制点
_paint.strokeWidth = 8;
_paint.color = Colors.blue;
canvas.drawPoints(PointMode.points, [Offset(250, 40)], _paint);
// 绘制曲线,如下面中图
Path path = new Path();
path.moveTo(150, 100);
path.quadraticBezierTo(200, 200, 250, 200);
canvas.drawPath(path, _paint);
// 绘制控制点
_paint.strokeWidth = 8;
_paint.color = Colors.blue;
canvas.drawPoints(PointMode.points, [Offset(200, 200)], _paint);
// 绘制曲线,如下面右图
Path path = new Path();
path.moveTo(150, 100);
path.quadraticBezierTo(60, 130, 150, 200);
canvas.drawPath(path, _paint);
// 绘制控制点
_paint.strokeWidth = 8;
_paint.color = Colors.blue;
canvas.drawPoints(PointMode.points, [Offset(60, 130)], _paint);复制代码

// 绘制三阶贝塞尔曲线
// 绘制需要一个起始点、一个终点和两个控制点
// 此方法的前四个参数分别是两个控制点的XY坐标,后两个参数是终点的坐标
void cubicTo(double x1, double y1, double x2, double y2, double x3, double y3)

// 绘制三阶贝塞尔曲线
// 绘制需要一个起始点、一个终点和两个控制点
// 此方法的前四个参数分别是两个控制点的XY坐标,后两个参数是终点的坐标
// 和cubicTo不同在于终点坐标的位置是当前起点位置坐标X轴偏移x2,Y轴偏移y2后的坐标
// 举例(略)
void relativeCubicTo(double x1, double y1, double x2, double y2, double x3, double y3)复制代码

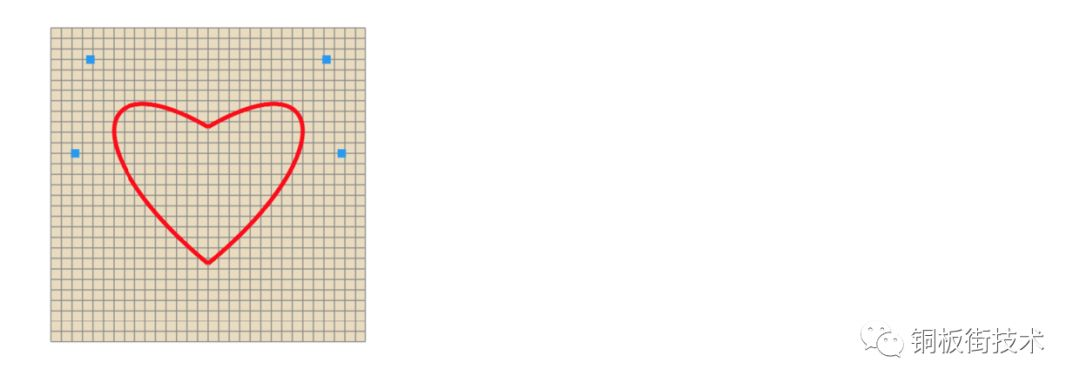

下面使用cubicTo绘制心形效果

var width = 300;
var height = 300;

Path leftPath = new Path();
// 画笔移动到左边曲线起点
leftPath.moveTo(width / 2, height / 4 + 20);
leftPath.cubicTo(
    width / 8, height / 10,
    width / 13, (height * 2) / 5,
    width / 2, height - height / 4);
// 绘制心形左边曲线
canvas.drawPath(leftPath, _paint);

Path rightPath = new Path();
// 画笔移动到右边曲线起点
rightPath.moveTo(width / 2, height / 4 + 20);
rightPath.cubicTo(
    width - width / 8, height / 10,
    (width * 12) / 13, (height * 2) / 5,
    width / 2, height - height / 4);
// 绘制心形右边曲线
canvas.drawPath(rightPath, _paint);
// 绘制两个控制点
_paint.strokeWidth = 8;
_paint.color = Colors.blue;
canvas.drawPoints(
    PointMode.points,
    [
        Offset(width / 8, height / 10),
        Offset(width / 13, (height * 2) / 5),
        Offset(width - width / 8, height / 10),
        Offset((width * 12) / 13, (height * 2) / 5)
    ],
    _paint);复制代码

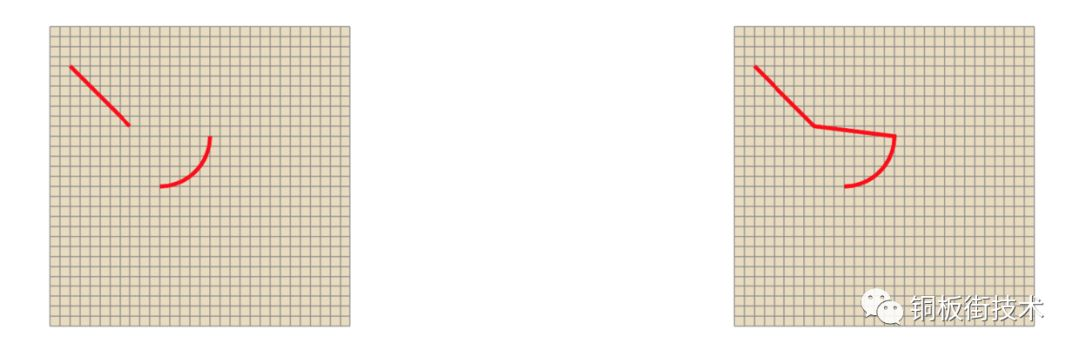

// 画弧线
// rect:矩形区域
// startAngle:开始的弧度
// sweepAngle:扫过的弧度,正数顺时针,负数逆时针
// forceMoveTo:true-画笔从当前位置抬起来,移动到弧线起点
//              false-画笔从当前位置不抬起来直接连线到弧线起点
void arcTo(Rect rect, double startAngle, double sweepAngle, bool forceMoveTo)
// 效果如下面左图,画笔从(80, 100)抬起来,移动到弧线起点
boo forceMoveTo = true;

// 效果如下面右图,画笔从(80, 100)不抬起来直接连线到弧线起点
boo forceMoveTo = false;

Path path = new Path();
path.moveTo(20, 40);
path.lineTo(80, 100);
path.arcTo(new Rect.fromLTWH(60, 60, 100, 100), 0, pi / 2, forceMoveTo);
canvas.drawPath(path, _paint);复制代码

// 封闭当前路径,以上面代码为例,如下图
void close();复制代码

复制代码

其他方法

// 为path添加矩形
void addRect(Rect rect);

// 为path添加圆角矩形
void addRRect(RRect rrect);

// 为path添加椭圆
void addOval(Rect oval)

// 为path添加圆弧
void addArc(Rect oval, double startAngle, double sweepAngle);

// 为path添加多边形,points-坐标数组,close-是否首位封闭
void addPolygon(List<Offset> points, bool close);

// 为path添加一个path,偏移offset坐标
void addPath(Path path, Offset offset, {Float64List matrix4})

// path路径是否包含point坐标点
bool contains(Offset point)

// 重置路径
void reset();

// 给路径做matrix4变换
Path transform(Float64List matrix4)复制代码

下面举一个addPath的例子

Path path = new Path();
path.lineTo(20, 20);

Path path1 = new Path();
path1.lineTo(40, 40);

// 如下图,addPath方法就是在(30,30)坐标位置偏移(40,40)并连线
path.addPath(path1, Offset(30, 30));

canvas.drawPath(path, _paint);复制代码

由于篇幅原因,不可能将Canvas和Path的所有方法一一列举,想要进一步了解可查看相关源码方法。

总结

本文列举了Flutter开发中,Canvas绘制流程常用的方法并提供了简单的示例,可以看出,和Android的Canvas还是很相似的,上手也非常的快。要做出酷炫的Widget,最好还是需要配合动画效果,当然,用canvas做些简单的icon也是可以的。


作者简介


风少,铜板街客户端开发工程师,2013年5月加入团队,目前主要负责APP端项目开发。






本文主要通过具体的案例重点介绍了自定义绘制Widget的机制,如需获取更多 Flutter 相关的知识,可以扫码关注 “ 铜板街科技 ”公众号 ,并在后台回复 "Flutter" 关键词获取更多精彩内容。


关注下面的标签,发现更多相似文章
评论
