边写边学系列（三） —— 使用 SVG.js 绘制产品自定义图表

系列目录

前言

最近接到了一个小需求，需要画一个数据漏斗图，原本也没什么，因为本来项目里就有 chart 相关需求，无非就是用现成的漏斗图改巴改巴就完事了。

产品的PRD大概长这个样子：

我想像的并且 chart 官网给的示例是这样的：

UI设计出来的是这个样子的：

文本内容涉及到内部项目，我就马赛克了，虽然放出来也没啥问题😄

经过一番激烈的讨论，观点如下：

我：人家有现成的漏斗图，我直接拿来用十分钟就搞定了，节约项目时间
UI：我这设计属于原创，呕心沥血设计出来的，最好按照这个实现
产品：我觉得UI设计的挺好看，咱们不能和其他家一样
我：可以😊（心中一万匹不知名动物奔腾，一个B端项目要什么原创）

好了，结论出来了，按照UI来吧，那么就开始想方案：

第一种 - 纯Dom实现：看起来结构并不是很复杂，如果纯用dom来实现我觉得是可能的，层叠方案设计好一层一层放置元素应该是可以实现的。

第二种 - Canvas绘制：，虽说看起来很简单，但是里面涉及到了很多多边形和箭头线段，如果使用 Dom + CSS 可能能实现，但是一定是大费周章，所以可能 Canvas 相比来说更容易一些。

第三种 - SVG绘制：SVG和Canvas一样，都是进行绘制，只不过方式不同而已。而这里为什么选择SVG。一方面，因为SVG不依赖于像素，放大缩小不会失真，更适合处理图表类；另一方面，Canvas 多多少少使用过，而 SVG 还没真正使用过（基于SVG的ICON就不算了）。既然 UI 选择了原创，那么我也觉得这个小需求也值得我原创成长一下。因此选择了SVG。

	SVG	Canvas
优点	矢量图，不依赖于像素，放大缩小不会失真。以 Dom 的形式表示，事件绑定由浏览器直接分发到节点上。	定制型更强，可以绘制绘制任何自己想要的东西。非 Dom 结构形式，用 JavaScript 进行绘制，涉及到动画性能较高。
缺点	Dom 形式，涉及到大量更新 Dom 以及动画的时候，性能较低。	事件分发由canvas处理，绘制的内容的事件需要自己做处理。依赖于像素，无法高效保真，画布较大时候性能较低。

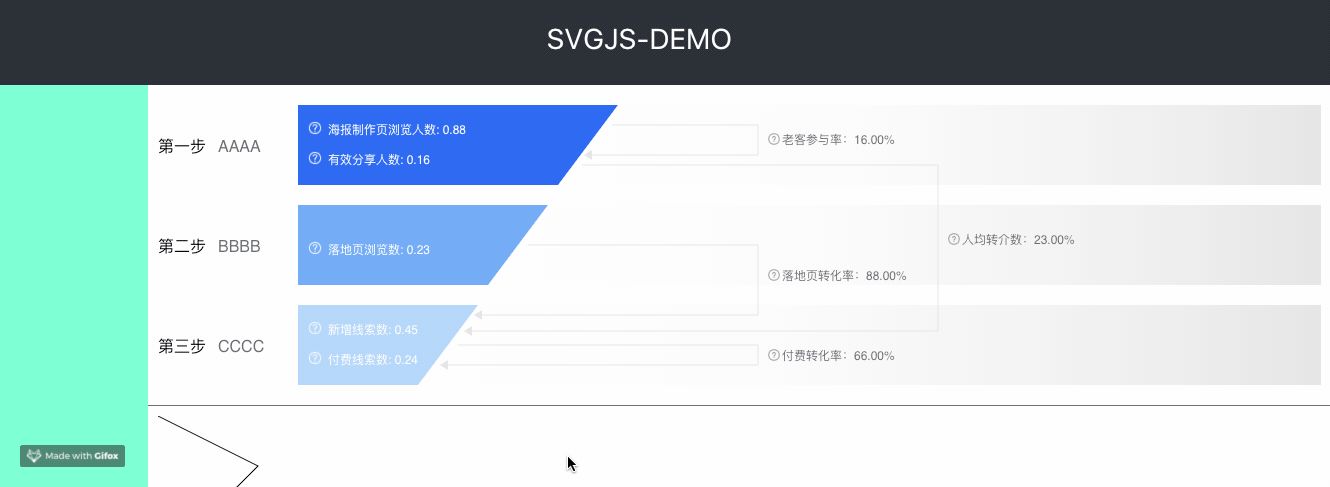

本文记录了一天时间内，SVG学习实践系列，仅供大家参考，最后我实现出来的效果是这样的：

看起来基本一致哈～😄

SVG 基础

这里我就介绍几个特别常用的吧，简单介绍一下使用方法，因为官方文档写的十分详细，各个API的用法。唯一的缺点就是是英文的，所以在这里我就简单的把几个常用的介绍一下，其他的大家业务场景使用到了再去翻API就行了。

svg.js API地址

yarn add svg.js

初始化

import React, { Component } from 'react';
import SVG from 'svg.js';

class API extends Component {
  componentDidMount() {
    // 初始化，获取svg document
    const draw = SVG('api_container').size('100%', '400px');
    ....
  }
  render() {
    return (
      <div id='api_container' />
    )
  }
}

export default API;

获取到 SVG Document 之后，我们就可以使用它进行绘制，获取它需要的是元素 id，所以一般我们在componentDidMount这个生命周期进行初始化获取。

画直线 —— line(x1, y1, x2, y2)

首先，我们来使用最简单的 API 来画一条直线，两点确定一条直线,依次输入两点的(x,y)坐标即可。

const line = draw.line(0, 100, 100, 0);
line.stroke({ color: '#f06', width: 10 });

效果如上图所示，并且，所有的 API 均为链式调用（如果你熟悉jQuery），那么一定不会陌生，所以上面代码也可以直接写成。

draw.line(0, 100, 100, 0)
    .stroke({ color: '#f06', width: 10 });

起始位置 —— move(x, y)

上面直线，很容易就画出来了，也就是从(0, 100) -> (100, 0)，不过呢，我画的时候不一定非要在起始位置画吧，有可能我就想在画布中间，那怎么办？没错，有设置起始位置的API —— move。

// 从（100， 100）开始画
draw.line(0, 100, 100, 0)
    .move(100, 100)
    .stroke({ color: '#f06', width: 10 });

如图，可以看到，起始位置也可以设置，并且代码的位置因为是链式，所以放在哪里都是可以的。

画矩形 —— rect(width, heigth)

画矩形就更简单了，只需要传入你想要画的长和宽就行了，当然你也可以从任何地方开始画。

// 比如，我也想从(100, 100)画
draw.rect(140, 140).move(100, 100);

画出来是黑色，也就是默认填充是黑色，我希望变成蓝色，那么可以使用fill('blue')。

一般来说，与颜色相关的 API 有两种，fill和stroke,fill一般是填充色，stroke一般是描边色。

注意画的顺序

不知道注意到没有，上面我们的矩形把直线覆盖住了，嗯没错，如果位置重叠，它的顺序是后画的会覆盖在先画的上面，这与 CSS 层叠样式规则很像。我们将二者顺序调换一下再看一下。

componentDidMount() {
    const draw = SVG('api_container').size('100%', '400px');
    // 画矩形
    draw.rect(140, 140).move(100, 100).fill('blue');
    // 画直线
    const line = draw.line(0, 100, 100, 0).move(100, 100);
    line.stroke({ color: '#f06', width: 10 });
}

这里想说明的就是，当你需要在绘制的图形内部画文字的时候，绘制的先后顺序一定不能乱，一定是先画图形，再画文本。

画圆形 —— circle(r)

画圆就更简单了，只需要给出半径就行。

// 从(200, 200)开始画一个半径是100的红边橘色圆
draw.circle(100)
    .move(200, 200)
    .fill('orange')
    .stroke({ color: 'red', width: 4 });

画多边形 —— polygon(pointStr|pointArr)

绘制多边形也很简单，只不过画的过程需要开发者设计好，参数接受两种类型第一种是用逗号隔开的坐标，坐标x y用空格间隔，第二种是点二维数组。

// 字符串参数绘制三角形
draw.polygon('300 300, 360 240, 360 360');
// 点坐标绘制矩形
draw.polygon([[400, 400], [440, 400], [500, 300], [400, 300]])
  .fill('green');

画多边线段 —— polyline(pointStr|pointArr)

绘制多边曲线与上面多边形相似，只不过就是用线段展示，可以理解为中空。

// 绘制多边曲线
draw.polyline('0,0 100,50 50,100').fill('none').stroke({ width: 1 })

画图片 —— image(url|path)

draw.image('https://cdn.img42.com/4b6f5e63ac50c95fe147052d8a4db676.jpeg')
    .size(60, 60) // 设置绘制的长宽
    .move(500, 100);

画文本 —— text(str)

绘制文本就是，直接绘制的文字放进来就行

draw.text('我是被绘制的文本')
    .move(600, 200)
    .stroke({ color: 'yellow' })
    .font({ size: 20 });

添加事件 —— on

到现在为止，基本简单的都介绍完了，绘制一些基本需求没啥问题了，剩下的就是，我们绘制上去的是 dom，既然是 dom 那么肯定就有事件。svg.js支持绑定各种 dom 事件，写法也是多种多样，这里我们就介绍最通用的on。

// 为图片绑定click事件
const draw_image = draw.image('https://cdn.img42.com/4b6f5e63ac50c95fe147052d8a4db676.jpeg')
  .size(60, 60) // 设置绘制的长宽
  .move(500, 100);
draw_image.on('click', function(){
  alert(this.node.getAttribute('href'));
});

其他更多 API 及其使用方法，建议大家去啃官方文档。

绘制图表

上面基本把我这里该用到的API都介绍完了，下面开始言归正传，正式进行产品需求自定义图表的开发工作。下面将从思路到实现逐步讲解。

第一步：设计布局

大概就是上面的设计，分为左中右，上中下三等分。左侧部分，绘制文字；中间部分，绘制图表以及对应的文字；右侧部分，绘制背景板以及箭头文字部分。

第二步：绘制左侧文字区域

function drawStepText(draw) {
    const stepTextGroup = draw.group().move(0, 0);
    const text_step1_label = draw.text('第一步').move(0, 43);
    stepTextGroup.add(text_step1_label);
    const text_step1_content = draw.text('AAAA').move(60, 43).font({ fill: '#5F6369' });
    stepTextGroup.add(text_step1_content);
    const text_step2_label = draw.text('第二步').move(0, 143);
    stepTextGroup.add(text_step2_label);
    const text_step2_content = draw.text('BBBB').move(60, 143).font({ fill: '#5F6369' });
    stepTextGroup.add(text_step2_content);
    const text_step3_label = draw.text('第三步').move(0, 243);
    stepTextGroup.add(text_step3_label);
    const text_step3_content = draw.text('CCCC').move(60, 243).font({ fill: '#5F6369' });
    stepTextGroup.add(text_step3_content);
}
componentDidMount() {
    const draw = SVG('statistics_draw').size('100%', '100%');
    drawStepText(draw);
}
render() {
    return (
      <div id='statistics_draw' className='chart-container'></div>
    )
}

文字内容绘制完成了，这里使用到了draw.group()，其实也没什么，就是对所画内容分一下组，既然是分为三部分，所以这边也就分为三组，方便划分。

第三步：绘制漏斗多边形区域

绘制多变形漏斗区域，其实也挺简单的，只不过复杂之处在于要计算好位置，位置的计算比较费心。代码部分与下方 hover 提示一起讲解。

第四步：设计 hover 提示区域

上面按照计算，漏斗图以及对应的文字已经绘制完成，接下来，最复杂的地方就在这里了。每一个文字前面都有一个 hvoer 提示，鼠标悬浮上去会有个小弹窗。这里的思路很明显要加上on('mouseover', funciton())事件。不过弹窗要怎么展示就是难点了。总不能每个 hover 都事先画出来然后 hover 的时候再显示吧。虽然这样也行，但是一是我觉得复杂，二是如何绘制隐藏并且还有复杂定位的弹窗。

所以，最后我的实现思路：

fixed定位全局唯一一个 hover 弹窗，里面内容为空

<div id='statistics_draw' className='chart-container'>
    <div id='hover_container' className='tooltip-container' />
</div>

鼠标移入对应元素的时候，手动计算 hover 弹窗应该出现的位置

const hoverDom = document.getElementById('hover_container');
const { left, top, width } = dom.getBoundingClientRect();
hoverDom.style.left = `${left + width / 2}px`;
hoverDom.style.top = `${top - 6}px`;
hoverDom.innerHTML = `${TYPE_TEXT[type]}`;
const arrowDom = document.createElement('div');
arrowDom.classList = `tooltip-arrow`;
hoverDom.appendChild(arrowDom);
hoverDom.style.display = 'block';

这里用到了一个很重要的 DOM API —— getBoundingClientRect()，用于获取 dom 的绝对位置坐标以及长宽各种参数。最后实现的效果：

鼠标移入显示，鼠标移出小时消失

image_referral_per.on('mouseover', function() {
    const dom = this.node;
    showHoverDom(dom, 'referral_per');
});
image_referral_per.on('mouseleave', function() {
    document.getElementById('hover_container').style.display = 'none';
});

绘制矩形区域代码：

function drawPolygonArea(draw, data) {
  /* 第一个多边形及文字 */
  const polygonGroup = draw.group().move(140, 0);
  const polygon_transform = draw.polygon('0 290, 120 290, 180 210,0 210').fill('#ACD3FA');
  polygonGroup.add(polygon_transform);
  const text_transform1 = draw.text(`付费线索数: ${data.paidNumberTotal}`)
    .move(30, 260).fill(color_white).font({ size: 12 });
  polygonGroup.add(text_transform1);
  const image_transform1 = draw.image('/static/imgs/question-circle.png', 14, 14).move(10, 256);
  image_transform1.on('mouseover', function() {
    const dom = this.node;
    showHoverDom(dom, 'transform1');
  });
  image_transform1.on('mouseleave', function() {
    document.getElementById('hover_container').style.display = 'none';
  });
  polygonGroup.add(image_transform1);
  /* 第二个多边形及文字 */
  ...
  /* 第三个多边形及文字 */
  ...
}

第五步：绘右侧阴影区域

从上面的 UI 图，我们可以看出来，右侧除了箭头文字，还有一个渐变的背景色。因此，我们在绘制文字之前，需要先绘制三块渐变背景色。

这里还要多介绍一个渐变色 API —— gradient, 嗯，没错，就是处理相应的 CSS 渐变色操作的。

// 绘制右侧背景色
function drawShadowArea(draw) {
  const { width } = document.getElementById('statistics_draw').getBoundingClientRect();
  // 因为是自动填满右边界，需要手动计算右边界位置
  const shadow_right = width - 260;
  const shadowGroup = draw.group().move(260, 0);
  const gradient = draw.gradient('linear', function(stop) {
    stop.at(0, 'rgba(255,255,255,0)');
    stop.at(1, 'rgba(247,247,247,1)');
  });
  const shadow_area1 = draw.polygon(`0 290, ${shadow_right} 290, ${shadow_right} 210, 60 210`).fill(gradient);
  shadowGroup.add(shadow_area1);
  const shadow_area2 = draw.polygon(`70 190, ${shadow_right} 190, ${shadow_right} 110, 130 110`).fill(gradient);
  shadowGroup.add(shadow_area2);
  const shadow_area3 = draw.polygon(`140 90, ${shadow_right} 90, ${shadow_right} 10, 200 10`).fill(gradient);
  shadowGroup.add(shadow_area3);
}

可以看到，背景色块出来了，这里使用的依然是多边形绘制，因为要与左侧多边互补才行。

第六步：绘制右侧箭头文字区域

最后只剩下右侧的箭头以及文字了，思路如下：

折线采用polyline进行绘制
折线结尾的箭头采用polygon绘制三角形
文字以及 hover 复用上面第二部分内容即可

剩下的就是复杂的定位计算了。

function drawArrowLine(draw, data) {
  /* 第一条线 + 文字 */
  const arrowTextGroup = draw.group().move(260, 0);
  const polyline_paid_rate = draw.polyline([[40, 250], [340, 250], [340, 270], [30, 270]])
    .fill('none').stroke({ color: '#e2e2e4', width: 1 });
  const polygon_paid_rate = draw.polygon([[22, 270], [30, 265], [30, 275]]).fill('#e2e2e4');
  const image_paid_transform = draw.image('/static/imgs/question-circle-black.png', 12, 12).move(350, 254);
  image_paid_transform.on('mouseover', function() {
    const dom = this.node;
    showHoverDom(dom, 'paid_transform');
  });
  image_paid_transform.on('mouseleave', function() {
    document.getElementById('hover_container').style.display = 'none';
  });
  const text_paid_transform = draw.text(`付费转化率：${(data.paidConversionRateTotal * 100).toFixed(2)}%`)
    .move(364, 256).fill('#5F6369').font({ size: 12 });
  arrowTextGroup.add(polyline_paid_rate)
    .add(polygon_paid_rate)
    .add(image_paid_transform)
    .add(text_paid_transform);
  ...
}

最后效果，上面也看到了：

总结

本文从实际需求触发，从零开始学习SVG基础并实践使用开发，期间所历时间较短，可能理解不是很深，各位看官不喜勿喷。

代码地址

疑问：如何在元素内部绘制 text?

在多边形区域内绘制文字的时候，我在想一件事，正常来说，如果多边形区域作为父元素，在内部绘制文本节点 text，这样的画岂不是会简单很多？那么出来的svg元素应该就是下面这段代码的样子：

<svg>
    <rect> // 矩形
        <text></text> // 矩形内的文本
    </rect>
    <text>矩形外的文本</text>
</svg>

而我在使用svg.js以及阅读文档，并没有发现这种使用方式。都是通过绘制的先后顺序来确定文本位置的，也就是下面这样。

<svg>
    <rect></rect> // 矩形
    <text></text> // 矩形内的文本,通过x y 确定位置
    <text></text> // 矩形外的文本，通过x y确定位置
</svg>

当然，因为只是简单看看就直接上手了，所以可能是我不知道如何使用，如果大家有用过并且知道的，可以留言给个提示～万分感谢。
