【非科班前端】注意了! 计算机组成原理知识已送到你嘴边!

前端开发人员中,有相当大比例的同学不是科班出来的,所以对于基本的科班必修课,例如:计算机组成原理操作系统计算机网络数据结构和算法等知识接触不多。

当你越深入学习,越会发现这些知识的重要性。

比如大家都知道js里面0.1 + 0.2不等于0.3的,为什么呢?这就牵扯到计算机组成原理中浮点数的表示方法,以及浮点数的加减运算(正文会有白话版解答)。

又例如从键盘输入a+b这个指令,如何通过cpu的调度输出到屏幕上呢?这就涉及到冯诺依曼体系,如果你是编程人员,都不清楚数据从键盘到屏幕的基本流向,那是时候看看这篇'十全大补文'了

本文是一篇计算机组成原理最基本的入门文章,我觉得前端没有必要那么深入这个专题,掌握基本的计算机组成原理的常识即可。

1、计算机的工作原理

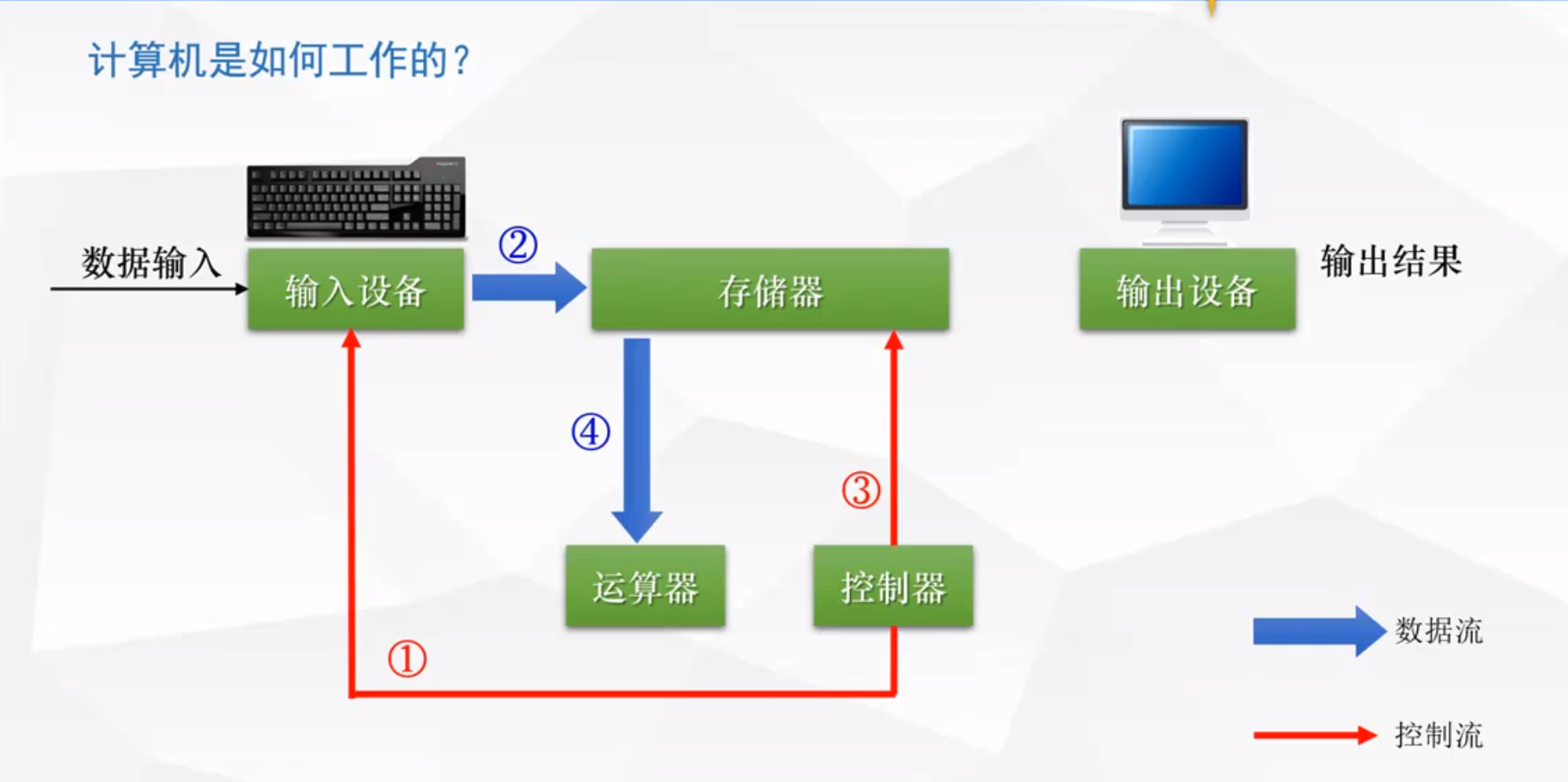

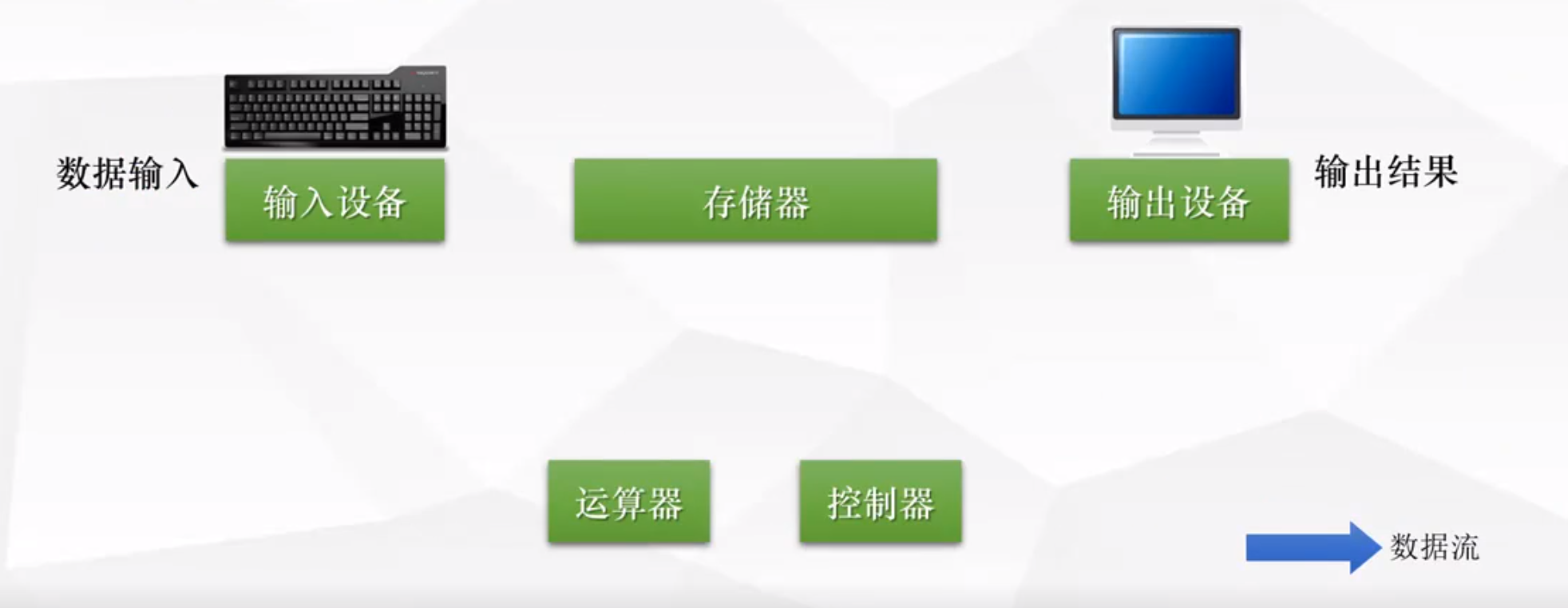

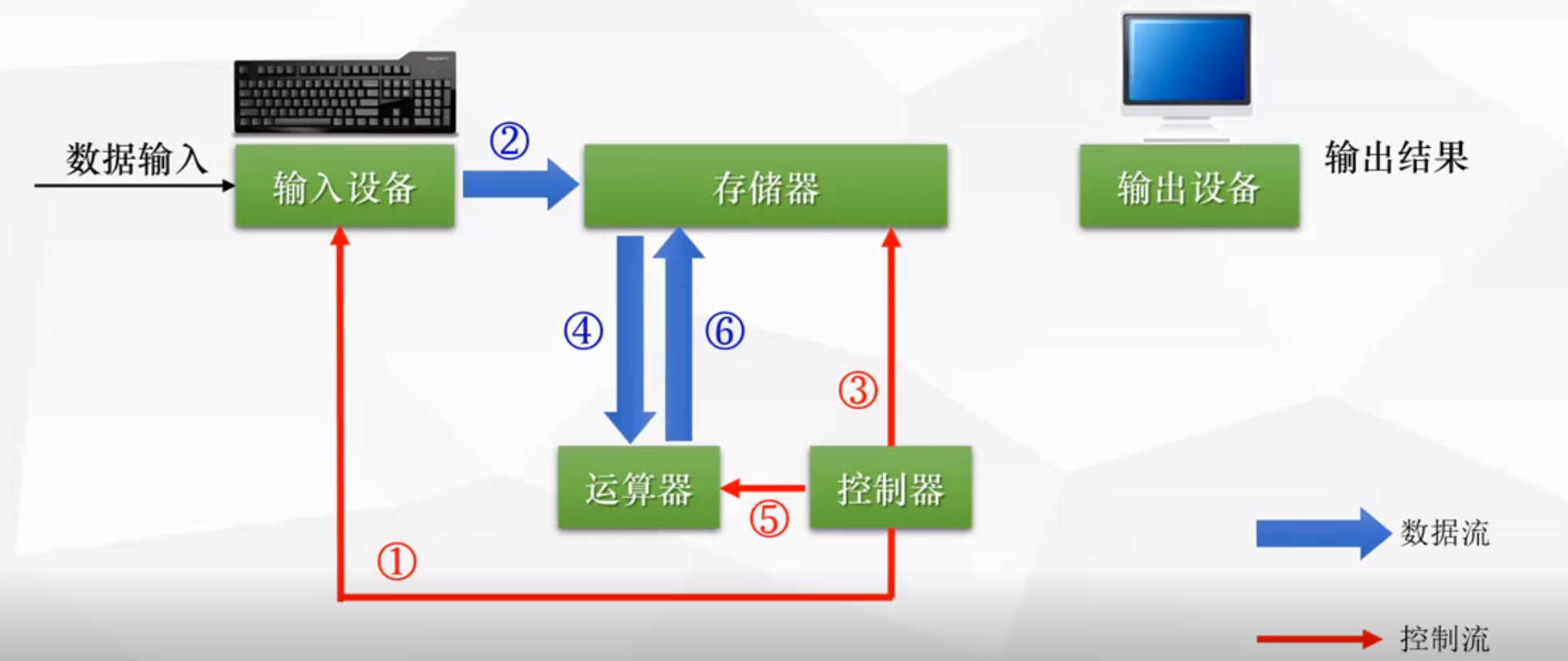

首先,计算机最基本的5大组成部分如下图,分别为:输入设备(比如键盘), 存储器(比如内存), 运算器(cpu), 控制器(cpu), 输出设备(显示器)。

工作原理如下

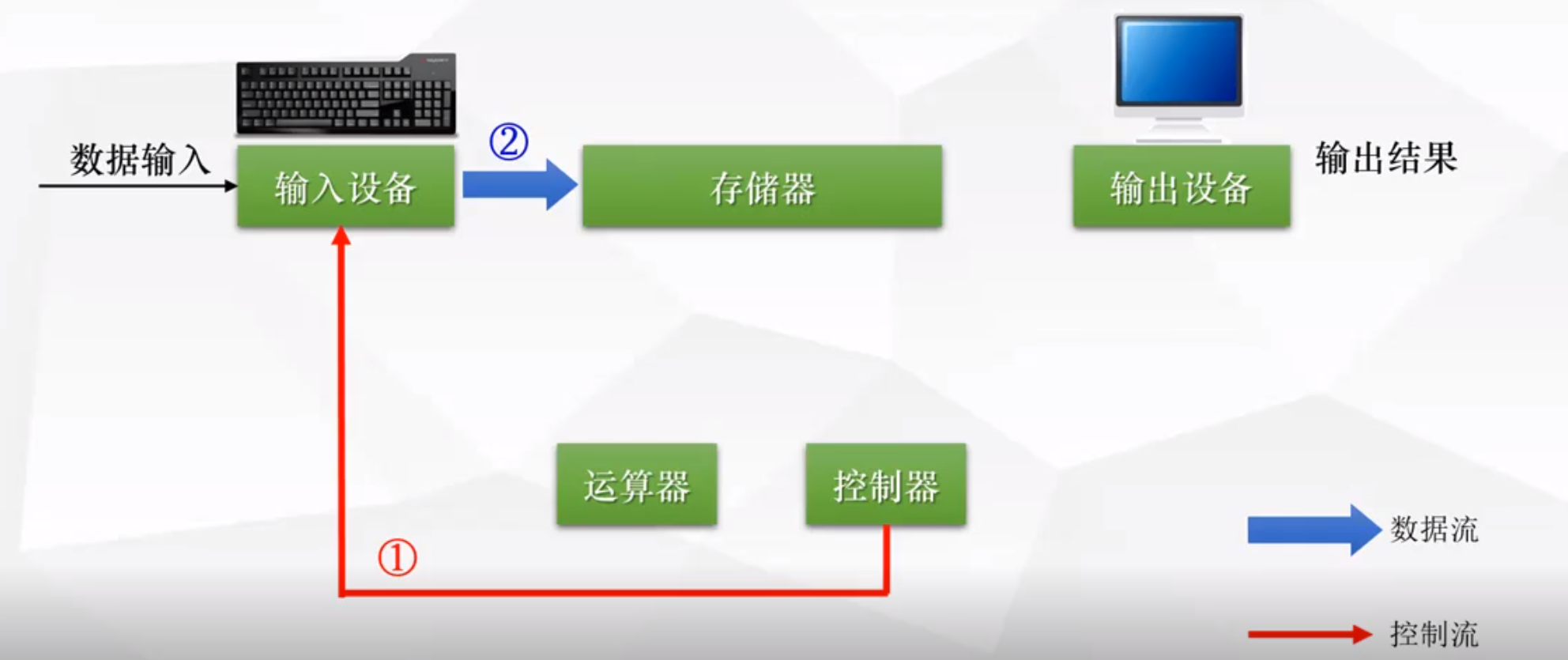

1.1 控制器 ---> 控制输入设备 ----> 指令流向内存

当我们输入数据的时候,cpu里的控制器会让输入设备把这些指令存储到存储器(内存)上。

1.2 控制器分析指令 ---> 控制存储器 ---> 把数据送到运算器

控制器分析指令之后, 此时让存储器把数据发送到运算器里(控制器运算器都在cpu里面)

这里需要注意,存储器既能存储数据,还能存储指令

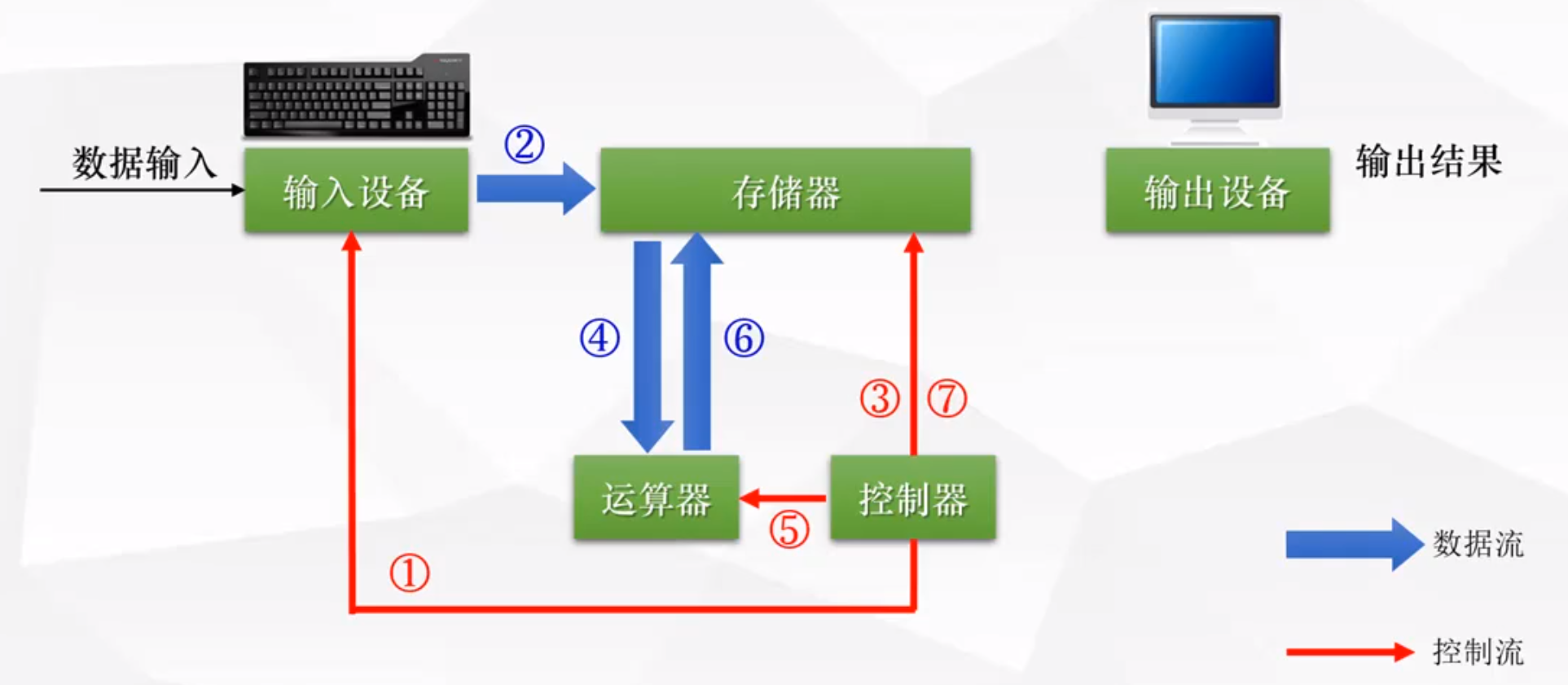

1.3 控制器控制运算器做数据的运算 并且将运算结果返回存储器

1.4 控制器控制存储器将结果返回给输出设备

从接下来,我们更近一步,看看计算机内部,CPU是怎么跟存储器交互的。

2、CPU及其工作过程

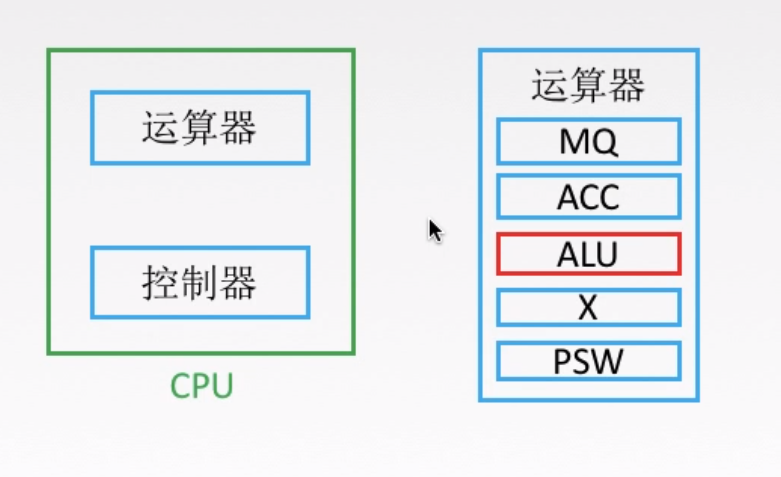

CPU中比较重要的两个部件是运算器控制器,我们先来看看运算器的主要作用

2.1 运算器主要部件

如上图,运算器里最重要的部件是ALU,中文叫算术逻辑单元,用来进行算术逻辑运算的。其它的MQ,ACC这些我们不用管了,是一些寄存器

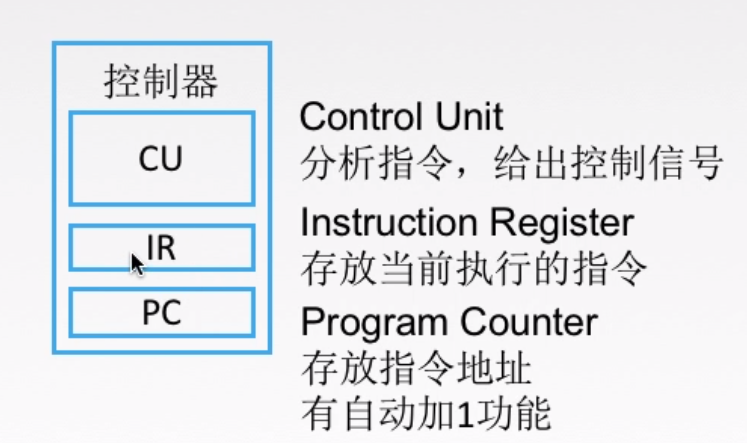

2.2 控制器主要部件

控制器中最重要的部件是CU(控制单元),只要是分析指令,给出控制信号

IR(指令寄存器),存放当前需要执行的指令

PC存放的指令的地址。

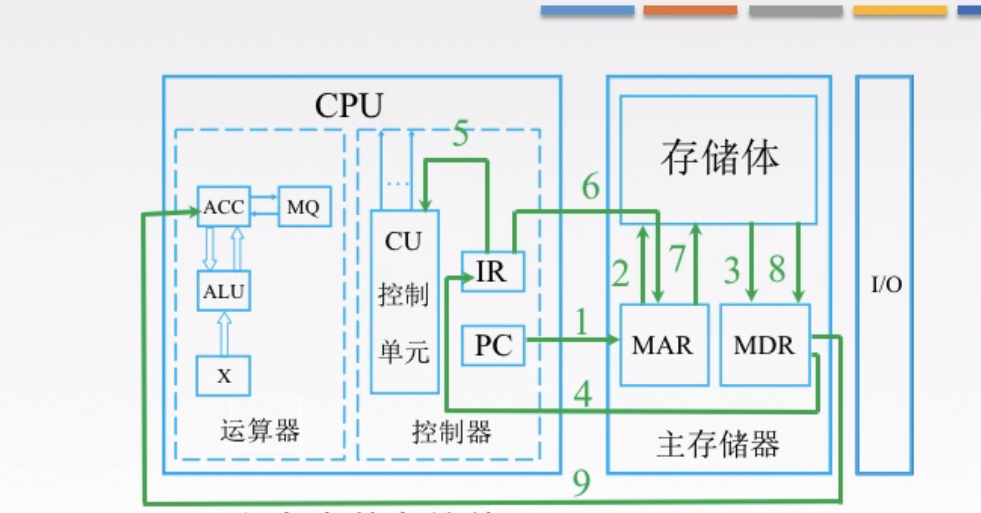

2.3 举例 - 取数指令执行过程

首先,是取指令的过程如下

  • 第一步,PC,也就是存放指令地址的地方,我们要知道下一条指令是什么,就必须去存储器拿,CPU才知道接下来做什么。PC去了存储器的MAR拿要执行的指令地址,MAR(存储器里专门存指令地址的地方)
  • 第二步和第三步,MAR去存储体内拿到指令之后,将指令地址放入MDR(存储器里专门存数据的地方)
  • 第四步MDR里的数据返回到IR里面,IR是存放指令的地方,我们把刚才从存储体里拿的指令放在这里

然后,分析指令,执行指令的过程如下

  • 第五步, IR将指令放入CU中,来分析指令,比如说分析出是一个取数指令,接着就要执行指令了(这里取数指令,其实就是一个地址码,按着这个地址去存储体取数据)
  • 第六步,第七步 IR就会接着去找存储体里的MAR(存储地址的地方),MAR就根据取数指令里的地址吗去存储体里去数据
  • 第八步,取出的数据返回给MDR(存放数据的地方)
  • 第九步,MDR里的数据放到运算器的寄存器里,这里的取指令的过程结束了。

来个插曲,我们知道数据在内存里是二进制存着,也就是0和1, 0和1怎么用表示呢?

我们拿其中一种存储0和1的方式来说明

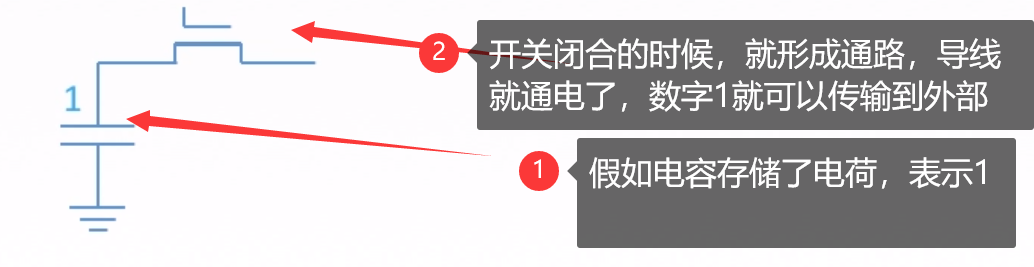

  • 电容是否有电荷,有电荷代表1,无电荷代表0
  • 如下图

3、计算机编程语言

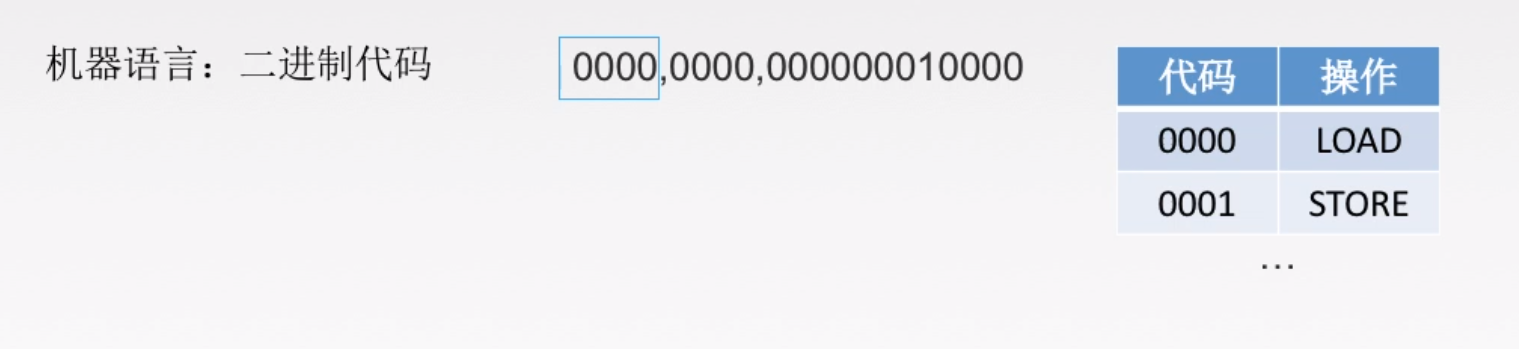

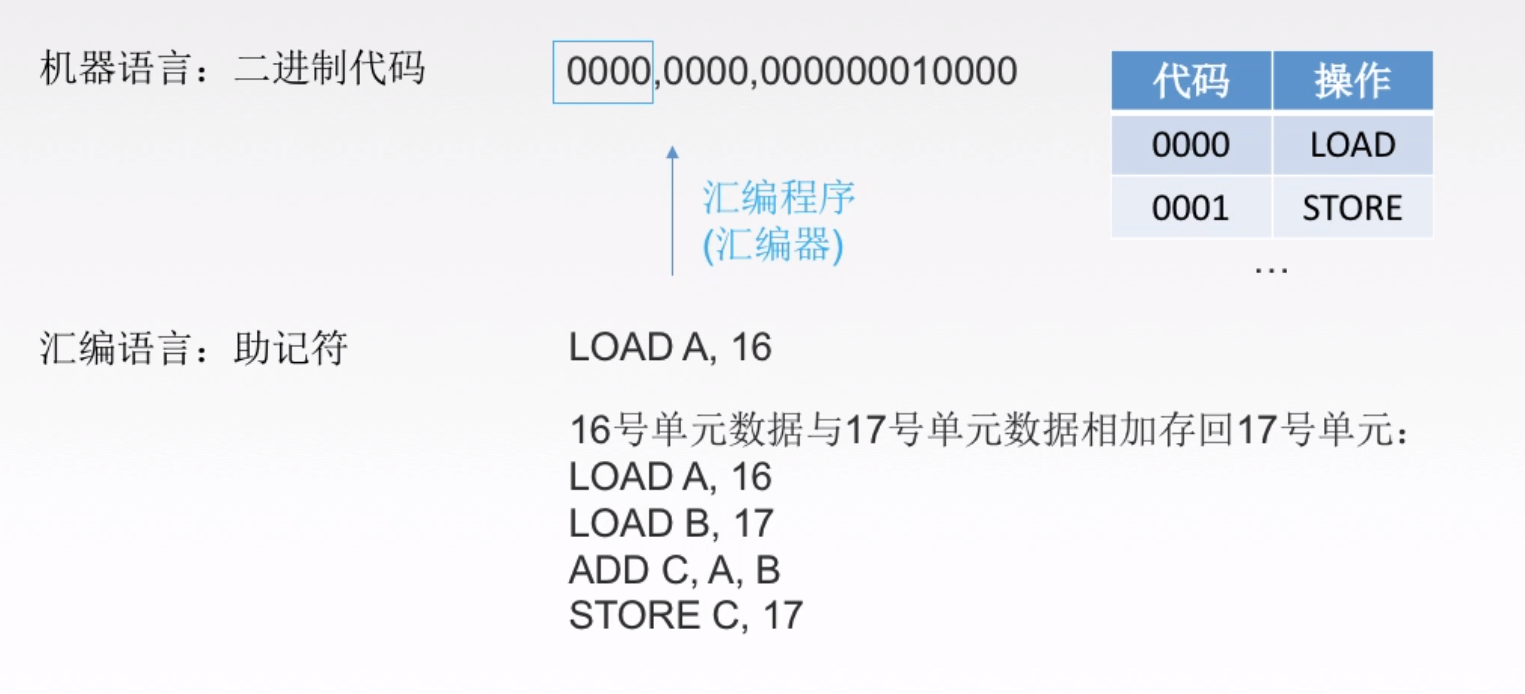

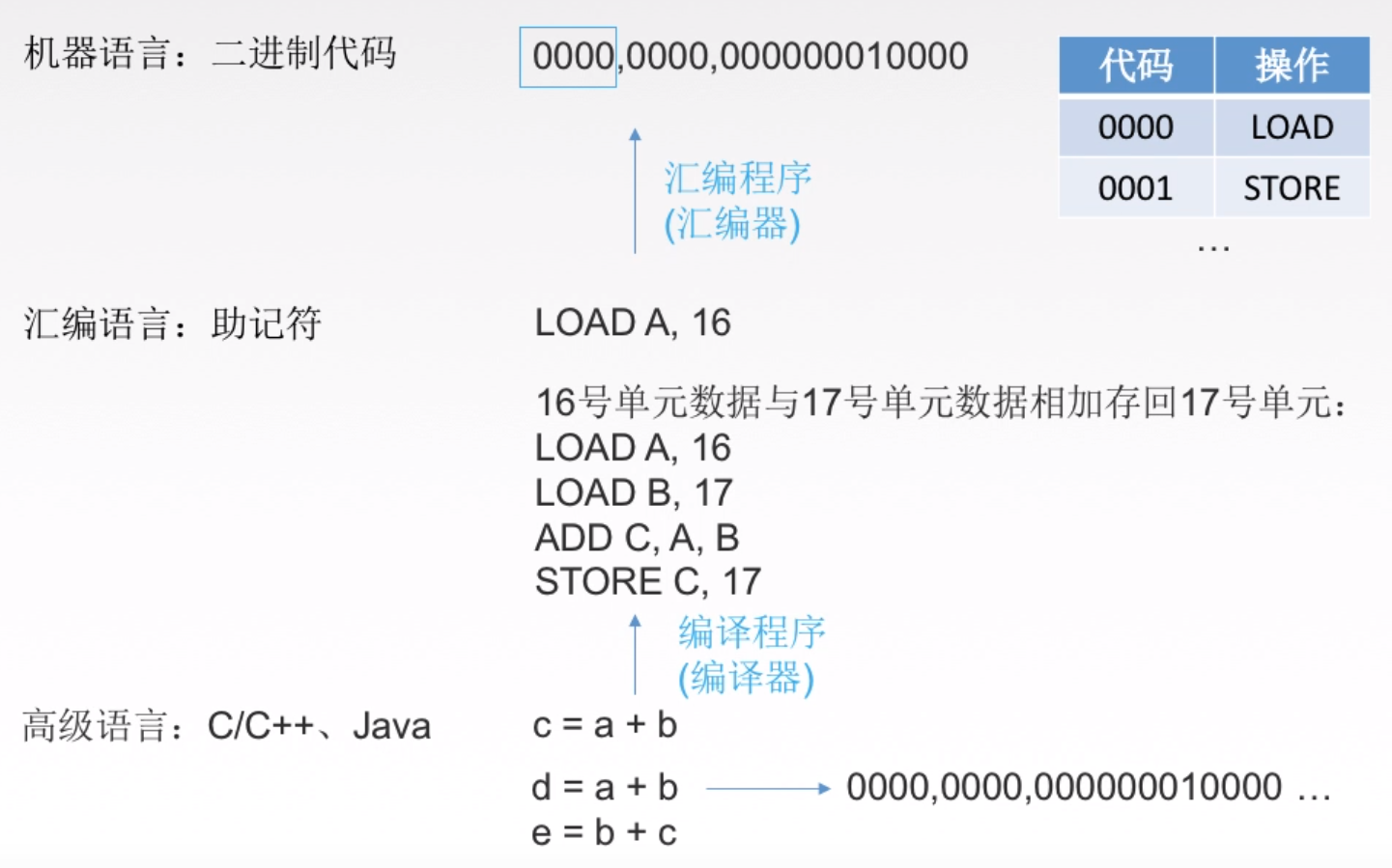

我们看看机器语言,怎么表示存放一个数的指令,例如下图

我们来看二进制代码 0000,0000,000000010000

  • 其中第一个0000,表示的是汇编语言里的LOAD,也就是加载,加载什么呢
  • 加载地址000000010000上的数据到第二个0000(寄存器的位置)。

接下来,我们看看如果是汇编语言怎么表示

LOAD A, 16意思是将存储体内的16号单元数据,放到寄存器地址A中 ADD C, A, B意思是将寄存器里的A,B数据相加,得到C STORE C, 17意思是将寄存器里的数据存到存储体17号单元内

最后,我们看看怎么用高级语言表示

高级语言是不是很简单,就一个a+b,你都不用去考虑寄存器存储体这些事。

这部分的总结

高级语言一般有两种方式转换为机器语言

  • 一种是直接借助编译器,将高级语言转换为二进制代码,比如c,这样c运行起来就特别快,因为编译后是机器语言,直接就能在系统上跑,但问题是,编译的速度可能会比较慢。
  • 一种是解释性的,比如 js,是将代码翻译一行成机器语言(中间可能会先翻译为汇编代码或者字节码),解释一行,执行一行

需要注意的是,按照第一种将大量的高级代码翻译为机器语言,这其中就有很大的空间给编译器做代码优化,解释性语言就很难做这种优化,但是在v8引擎中,js还是要被优化的,在编译阶段(代码分编译执行两个阶段)会对代码做一些优化,编译后立即执行的方式通常被称为 JIT (Just In Time) Comipler

4、进制转换

接下来4.3这个小节会解释为什么0.1 + 0.2 等于0.3

4.1 二进制如何转化为十进制

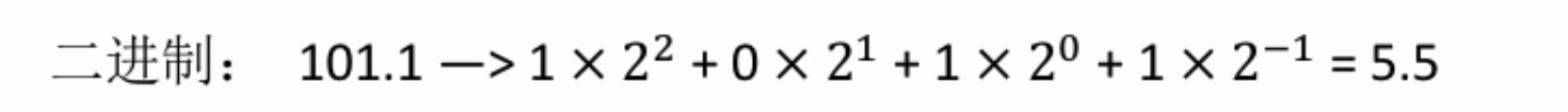

例如2进制101.1如何转化为10进制。(有些同学觉得可以用parseInt('101.1', 2),这个是不行的,因为parseInt返回整数)

转化方法如下:

上图的规则是什么呢?

二进制的每个数去乘以2的相应次方,注意小数点后是乘以它的负相应次方。 再举一个例子你就明白了,

二进制1101转为十进制

4.2 十进制整数转为二进制

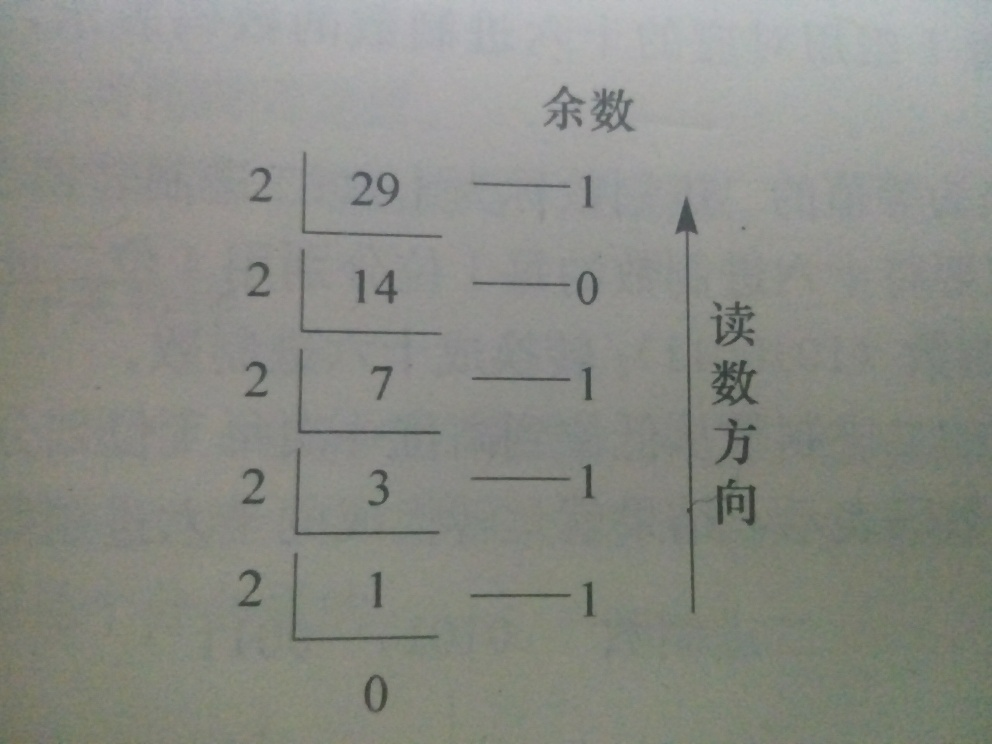

JS里面可以用toString(2)这个方法来转换。如果要用通用的方法,例如:将十进制数(29)转换成二进制数, 算法如下:

  • 把给定的十进制数29除以2,商为14,所得的余数1是二进制数的最低位的数码
  • 再将14除以2,商为7,余数为0
  • 再将7除以2,商为3,余数为1,再将3除以2,商为1,余数为1
  • 再将1除以2,商为0,余数为1是二进制数的最高位的数码

其结果为:11101

4.3 十进制小数转为二进制

方式是采用“乘2取整,顺序排列”法。具体做法是:

  • 用2乘十进制小数,可以得到积,将积的整数部分取出-
  • 再用2乘余下的小数部分,又得到一个积,再将积的整数部分取出-
  • 如此进行,直到积中的小数部分为零,或者达到所要求的精度为止

我们具体举一个例子

如: 十进制 0.25 转为二进制

  • 0.25 * 2 = 0.5 取出整数部分:0

  • 0.5 * 2 = 1.0 取出整数部分1

即十进制0.25的二进制为 0.01 ( 第一次所得到为最高位,最后一次得到为最低位)

此时我们可以试试十进制0.10.2如何转为二进制

0.1(十进制) = 0.0001100110011001(二进制)
十进制数0.1转二进制计算过程:
0.1*2=0.2……0——整数部分为“0”。整数部分“0”清零后为“0”,用“0.2”接着计算。
0.2*2=0.4……0——整数部分为“0”。整数部分“0”清零后为“0”,用“0.4”接着计算。
0.4*2=0.8……0——整数部分为“0”。整数部分“0”清零后为“0”,用“0.8”接着计算。
0.8*2=1.6……1——整数部分为“1”。整数部分“1”清零后为“0”,用“0.6”接着计算。
0.6*2=1.2……1——整数部分为“1”。整数部分“1”清零后为“0”,用“0.2”接着计算。
0.2*2=0.4……0——整数部分为“0”。整数部分“0”清零后为“0”,用“0.4”接着计算。
0.4*2=0.8……0——整数部分为“0”。整数部分“0”清零后为“0”,用“0.8”接着计算。
0.8*2=1.6……1——整数部分为“1”。整数部分“1”清零后为“0”,用“0.6”接着计算。
0.6*2=1.2……1——整数部分为“1”。整数部分“1”清零后为“0”,用“0.2”接着计算。
0.2*2=0.4……0——整数部分为“0”。整数部分“0”清零后为“0”,用“0.4”接着计算。
0.4*2=0.8……0——整数部分为“0”。整数部分“0”清零后为“0”,用“0.2”接着计算。
0.8*2=1.6……1——整数部分为“1”。整数部分“1”清零后为“0”,用“0.2”接着计算。
……
……
所以,得到的整数依次是:“0”,“0”,“0”,“1”,“1”,“0”,“0”,“1”,“1”,“0”,“0”,“1”……。
由此,大家肯定能看出来,整数部分出现了无限循环。
复制代码

接下来看0.2

0.2化二进制是
0.2*2=0.4,整数位为0
0.4*2=0.8,整数位为0
0.8*2=1.6,整数位为1,去掉整数位得0.6
0.6*2=1.2,整数位为1,去掉整数位得0.2
0.2*2=0.4,整数位为0
0.4*2=0.8.整数位为0
就这样推下去!小数*2整,一直下去就行
这个数整不断
0.0011001
复制代码

所以0.10.2都无法完美转化为二进制,所以它们相加当然不是0.3

5、定点数和浮点数

首先,什么是定点数呢?

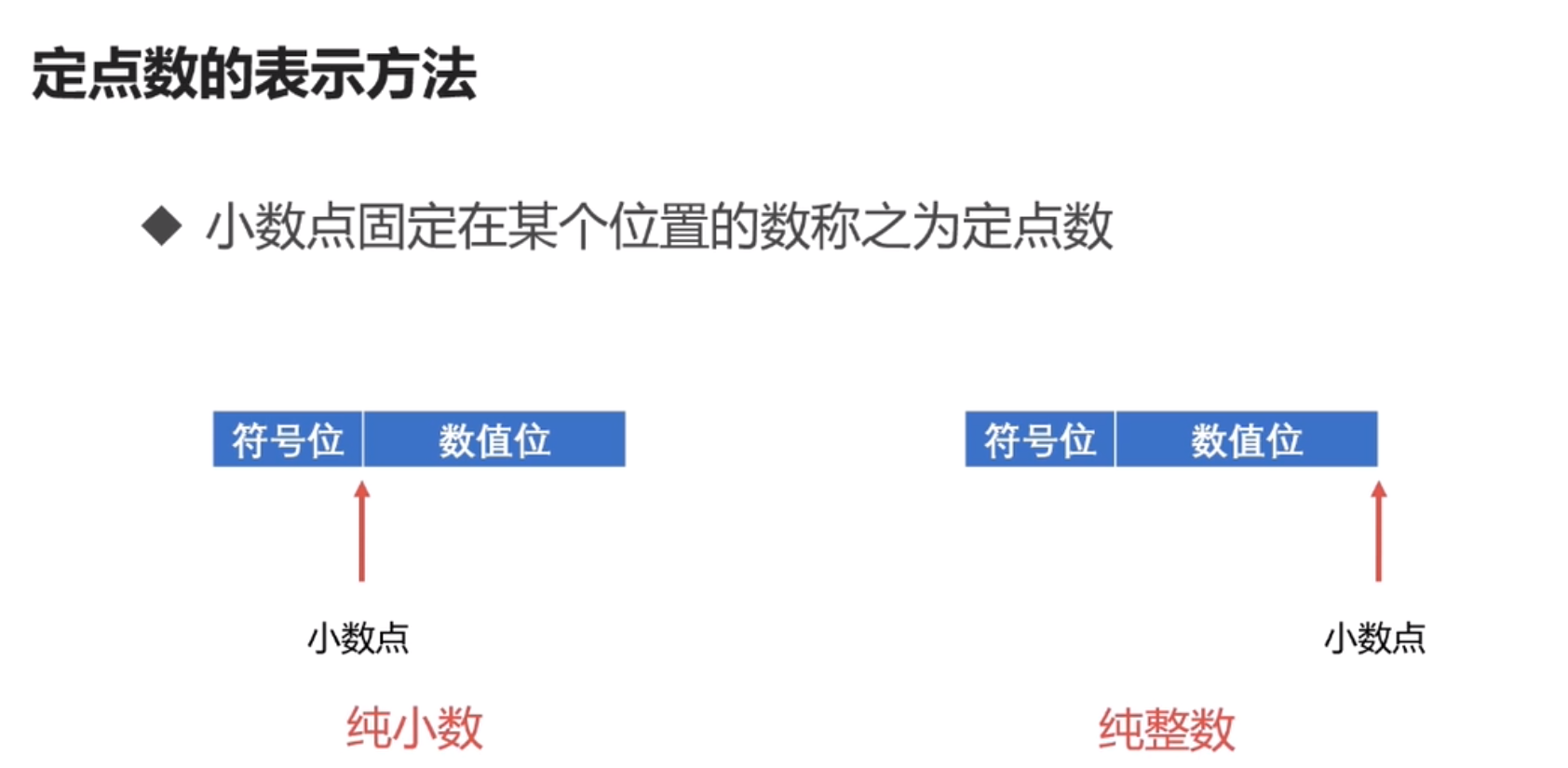

5.1 定点数

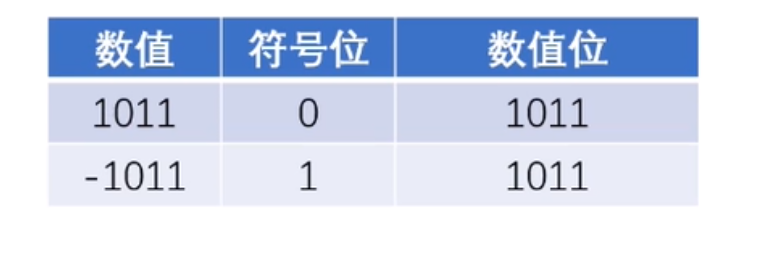

如上图,举例纯整数的二进制1011-1011,如果是整数,符号位用0表示,如果是负数符号为用1表示

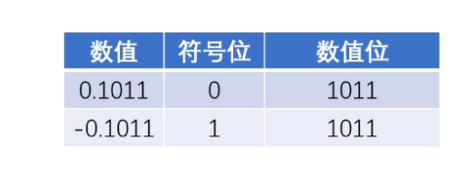

同理,纯小数表示举例如下:

那如果不是纯小数或者纯整数,该怎么表示呢?

比如10.1, 可以乘以一个比例因子,将10.1 ---> 101 比例因子是10, 或者10.1 ---> 0.101比例因子是100

定点数很简单,接下来我们介绍浮点数,再JS里面,数字都是用双精度的浮点数,所以学习浮点数对我们理解JS的数字有帮助。

5.2 浮点数

浮点数怎么表示呢?

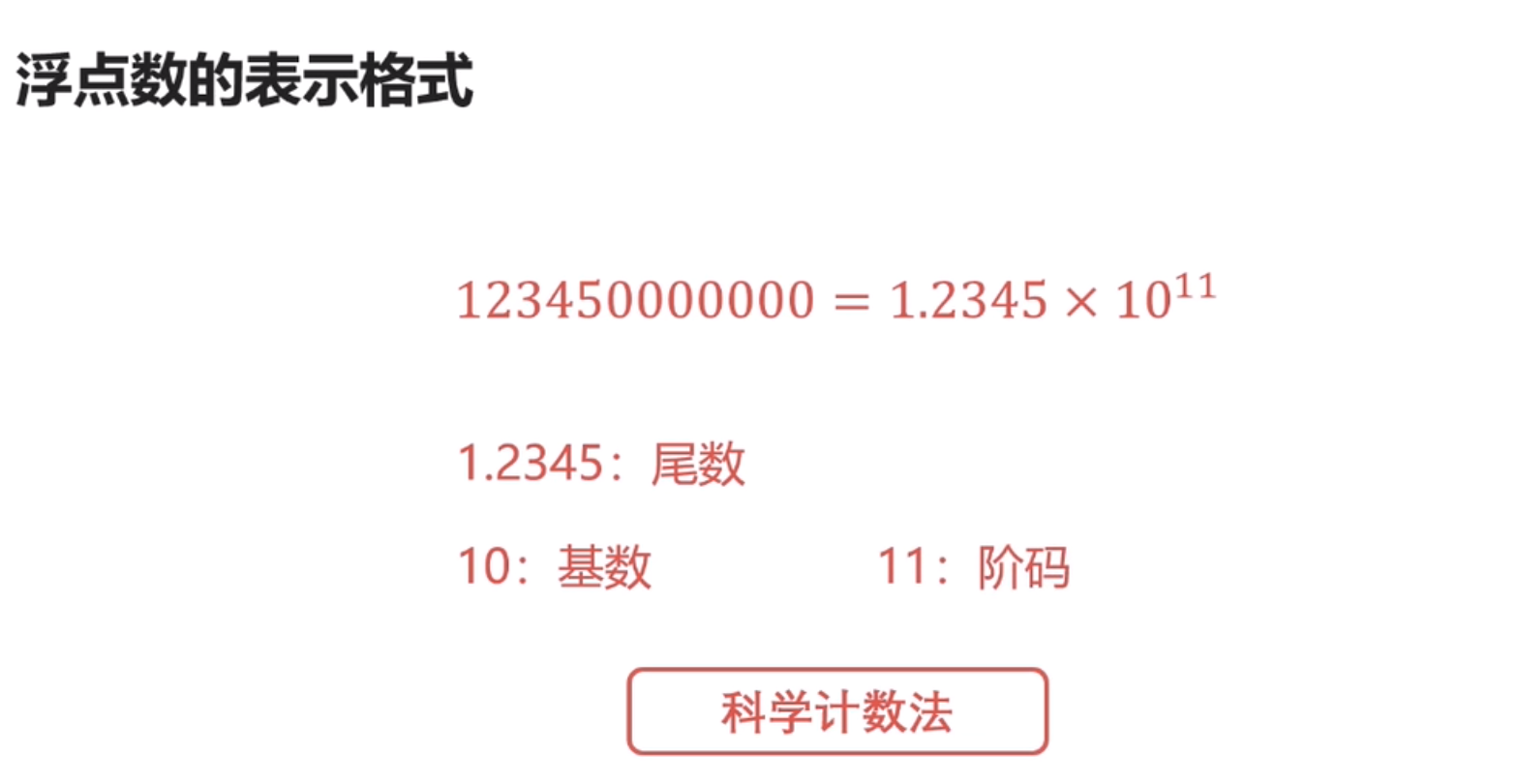

上面是十进制的科学计数法,从中我们需要了解几个概念,一个是尾数基数阶码

  • 尾数必须是纯小数,所以上图中1.2345不满足尾数的格式,需要改成0.12345
  • 基数,在二进制里面是2
  • 阶码就是多少次方

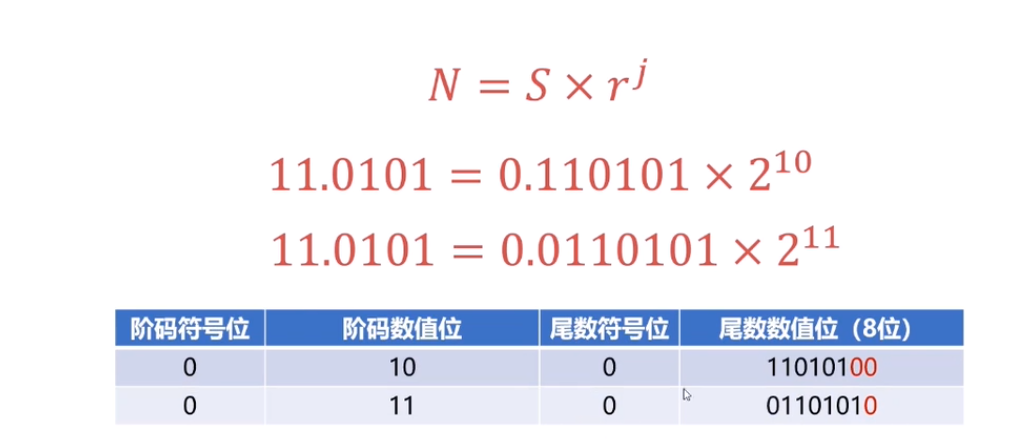

所以浮点数通用表示格式如下:

  • S代表尾数
  • r代表基数
  • j代表阶码

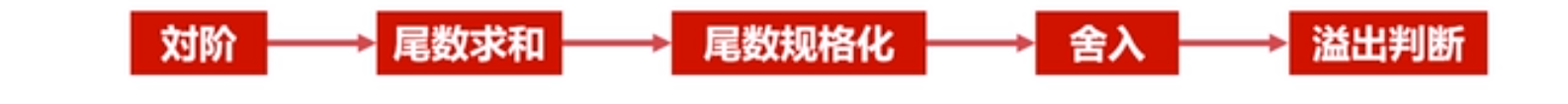

这里需要注意的是,浮点数的加减运算,并不是像我们上面介绍的那样简单,会经过以下几个步骤完成

这些名词大家感兴趣的话,可以去网上查询,我们只要了解到浮点数加减运算很麻烦就行了,但如果你要做一个浮点数运算的库,你肯定是要完全掌握的。

6、局部性原理和catche(缓存)

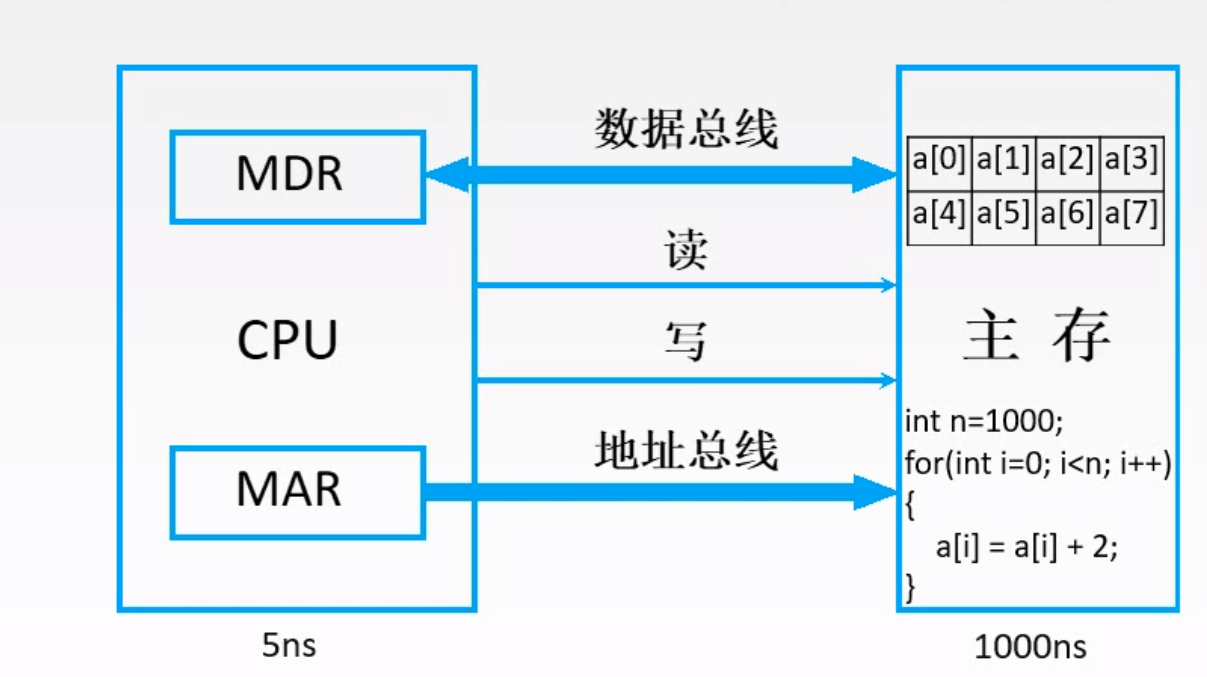

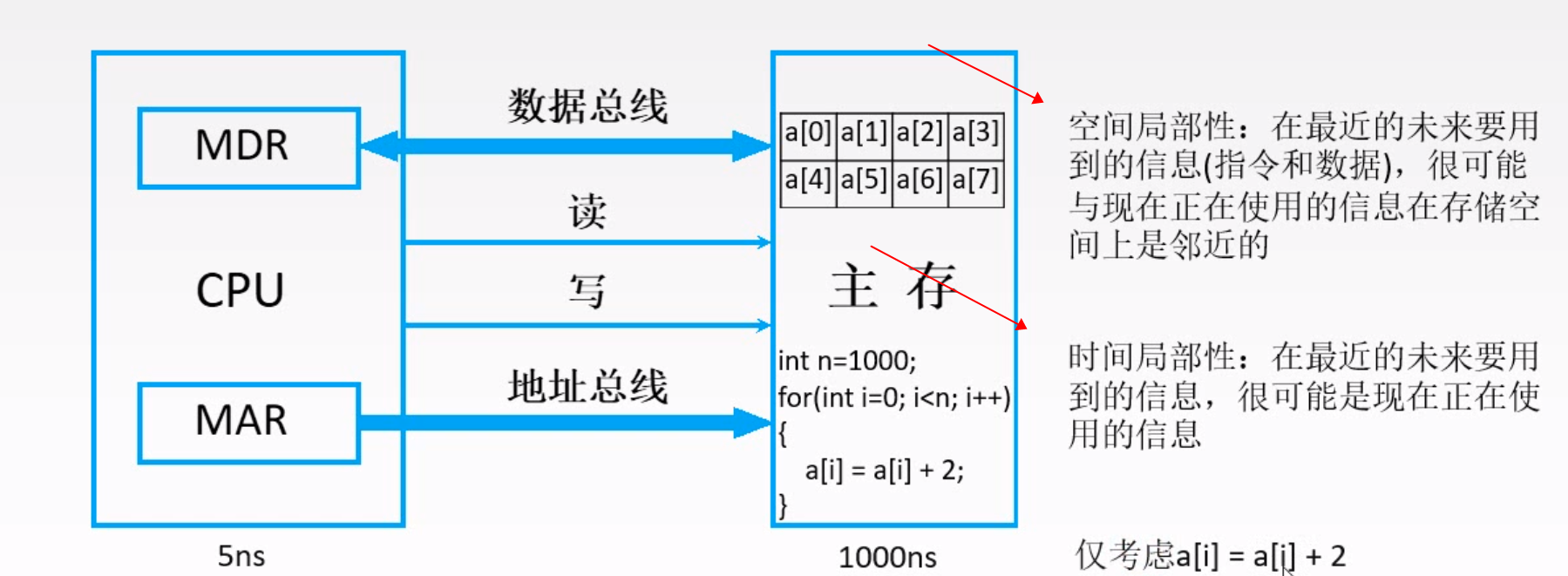

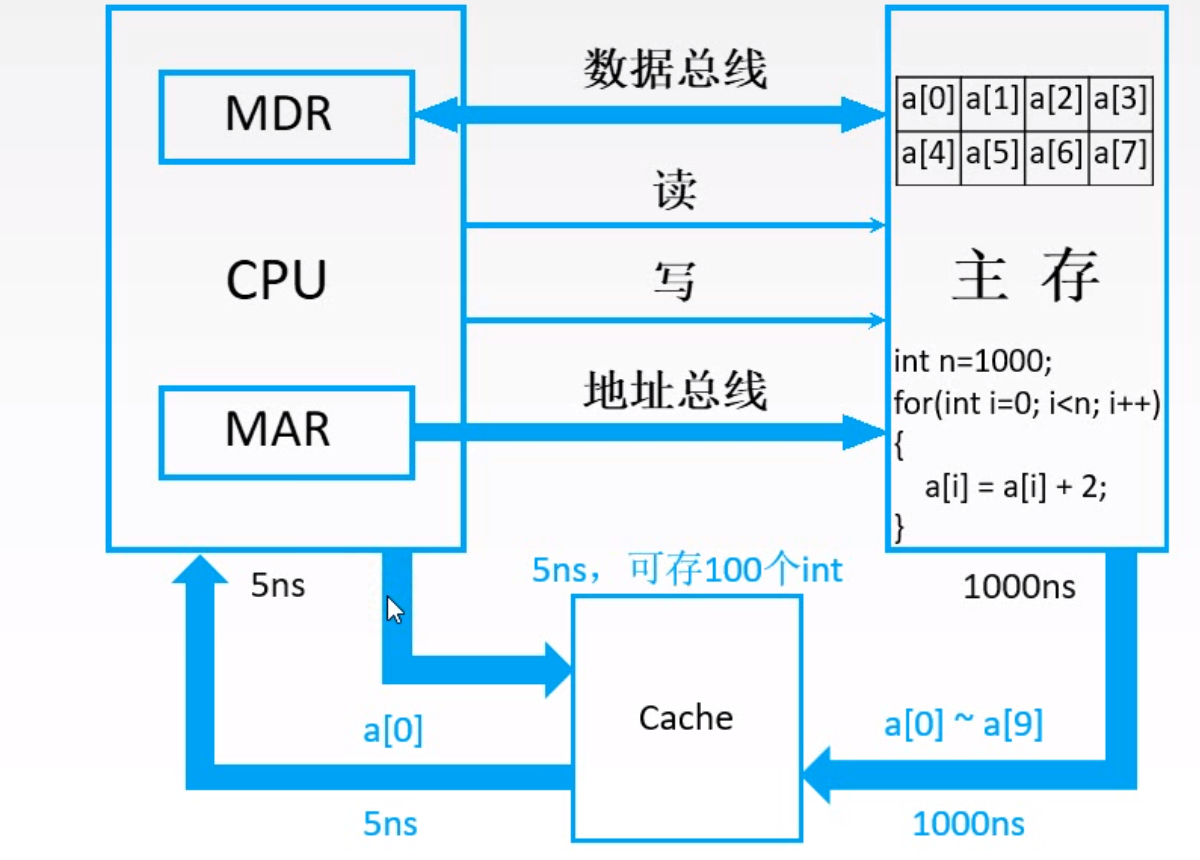

先看下图

(说明一下,MDRMAR虽然逻辑上属于主存,但是在电路实现的时候,MDRMARCPU比较近)

上图是在执行一串代码,可以理解为js的for循环

const n = 1000;
const a = [1, 2, 3, 4, 5, 6, 7]
for(let i =0; i < n; i++) {
    a[i] = a[i] + 2
}
复制代码

我们可以发现

  • 数组的数据有时候在内存是连续存储的
  • 如果我们要取数据,比如从内存取出a[0]的数据需要1000ns(ns是纳秒的意思),那么取出a[0]到a[7]就需要1000 * 8 = 8000 ns
  • 如果我们cpu发现这是取数组数据,那么我就把就近的数据块a[0]到a[7]全部存到缓存上多好,这样只需要取一次数据,消耗1000ns

cahce就是局部性原理的一个应用

  • 空间局部性:在最近的未来要用到的信息(指令数据),很可能与现在正在使用的信息在存储空间上是邻近的
  • 时间局部性:在最近的未来要用到的信息,很可能是现在正在使用的信息

可以看到cache一次性取了a[0]a[9]存储体上的数据,只需要1000ns,因为Cache高速存储器,跟cpu交互速度就比cpu主存交互速度快很多。

接下里,进入最后一节(略过对总线知识的学习),I/O设备的演变

7、I/O设备的演变

I/O是什么呢?

输入/输出(Input /Output ,简称I/O),指的是一切操作、程序或设备与计算机之间发生的数据传输过程。
复制代码

比如文件读写操作,就是典型的I/O操作。接下来我们看一下I/O设备的演进过程

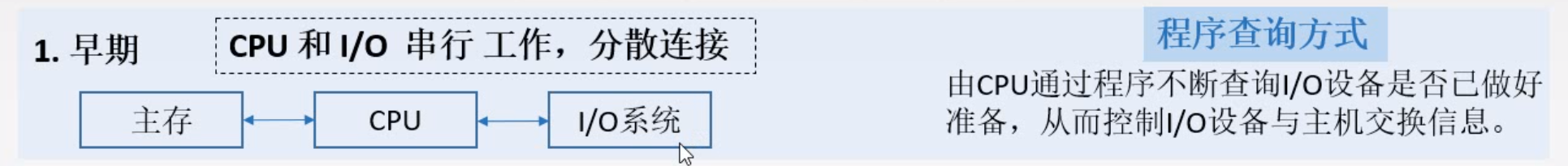

在早期的计算机里,cpu如何知道I/O设备已经完成任务呢?比如说怎么知道I/O设备已经读取完一个文件的数据呢?CPU会不断查询I/O设备是否已经准备好。这时,cpu就处于等待状态。也就是cpu工作的时候,I/O系统是不工作的,I/O系统工作,cpu是不工作。

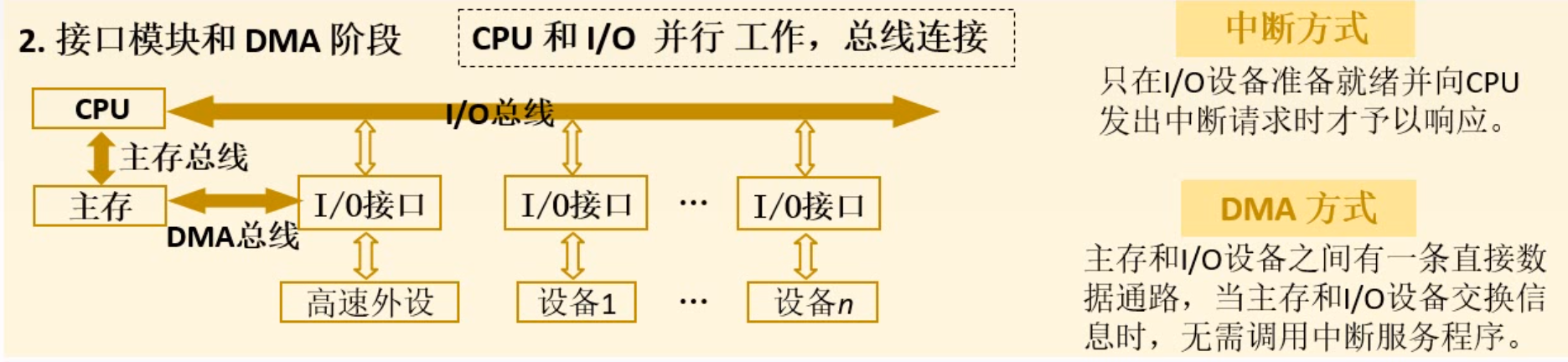

接着看第二阶段

  • 为了解决第一阶段CPU要等待I/O设备串行的工作方式,所有I/O设备通过I/O总线来跟CPU打交道,一旦某个I/O设备完成任务,就会以中断请求的方式,通过I/O总线,告诉CPU,我已经准备好了。

  • 但是对于高速外设,它们完成任务的速度很快,所以会频繁中断CPU, 为了解决这个问题,高速外设跟主存之间用一条直接数据通路,DMA总线连接,CPU只需要安排开始高速外设做什么,剩下的就不用管了,这样就可以防止频繁中断CPU

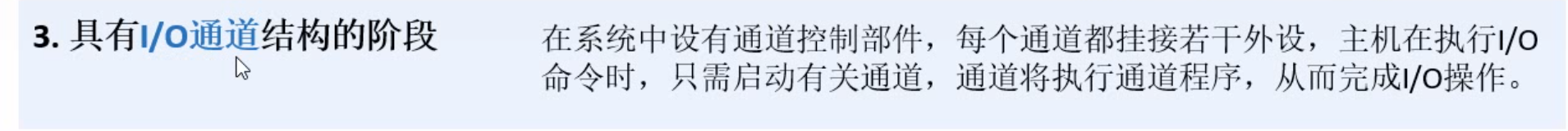

最后来看一下第三阶段

第三阶段,CPU通过通道控制部件来管理I/O设备,CPU不需要帮它安排任务,只需要简单的发出启动和停止类似的命令,通道部件就会自动的安排相应的I/O设备工作

本文完结,希望大家点个赞,比心💗。
